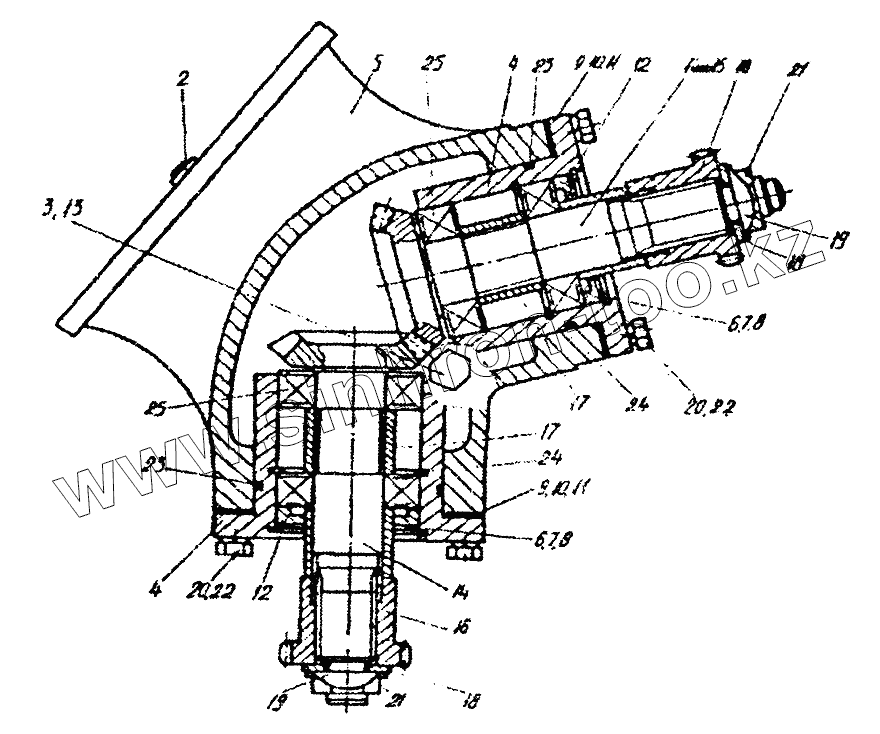

Каталог запасных частей к технике: Гомсельмаш КЗР-10. Редуктор конический (КЗР0210000А)
1
2
3
4
4
4
4
4
5
6
6
6
6
7
7
8
8
8
8
9
9
10
10
10
11
11
12
12
12
12
13
14
15
16
16
16
16
17
17
17
17
18
18
18
18
19
19
19
19
20
20
21
21
21
21
22
22
23
23
23
23
24
24
24
24
25
25
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗР0210060А | КЗР0210060А | Стакан | |
| КЗР0210050А | КЗР0210050А | Стакан | |
| 1 | КЗР0210070А | Вал-шестерня | |
| 2 | КУЖ0108010 | Клапан предохранительный | |
| 3 | КЗР0210001 | Прокладка | |
| 4 | КЗР0210202А | Стакан | |
| 4 | КЗР0210502А-01 | Прокладка | |
| 4 | КЗР0210202А | Стакан | |
| 5 | КЗР0210204А | Корпус | |
| 6 | КЗР0210502А | Прокладка | |
| 6 | КЗР0210502А | Прокладка | |
| 7 | КЗР0210502А-01 | Прокладка | |
| 8 | КЗР0210502А-02 | Прокладка | |
| 8 | КЗР0210502А-02 | Прокладка | |
| 9 | КЗР0210503А | Прокладка | |
| 10 | КЗР0210503А-01 | Прокладка | |
| 11 | КЗР0210503А-02 | Прокладка | |
| 12 | КЗР0210601 | Втулка | |
| 12 | КЗР0210601 | Втулка | |
| 13 | КЗР0210603А | Пробка | |
| 14 | КЗР0210607А | Вал-шестерня | |
| 15 | КЗР0210608А | Вал-шестерня | |
| 16 | КЗР0210609А | Полумуфта | |
| 16 | КЗР0210609А | Полумуфта | |
| 17 | КЗР0210801А | Втулка | |
| 17 | КЗР0210801А | Втулка | |
| 18 | ПКК0117434 | Шайба | |
| 18 | ПКК0117434 | Шайба | |
| 19 | ПКК0117435 | Шайба | |
| 19 | ПКК0117435 | Шайба | |
| 20 | [Болт М10-6gх25-7796] | Болт М10-6gх25-7796 | |
| 21 | [Гайка М18х1,5-60-5916] | Гайка М18х1,5-60-5916 | |
| 21 | [Гайка М18х1,5-60-5916] | Гайка М18х1,5-60-5916 | |
| 22 | [Шайба 10.65Г-6402] | Шайба 10.65Г-6402 | |
| 23 | [Кольцо 075-080-25-2-2-9833/18829] | Кольцо 075-080-25-2-2-9833/18829 | |
| 23 | [Кольцо 075-080-25-2-2-9833/18829] | Кольцо 075-080-25-2-2-9833/18829 | |
| 24 | [Кольцо В62-13942] | Кольцо В62-13942 | |
| 24 | [Кольцо В62-13942] | Кольцо В62-13942 | |
| 25 | [Подшипник 180206-8882] | Подшипник 180206-8882 | |
| 25 | [Подшипник 180206-8882] | Подшипник 180206-8882 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
