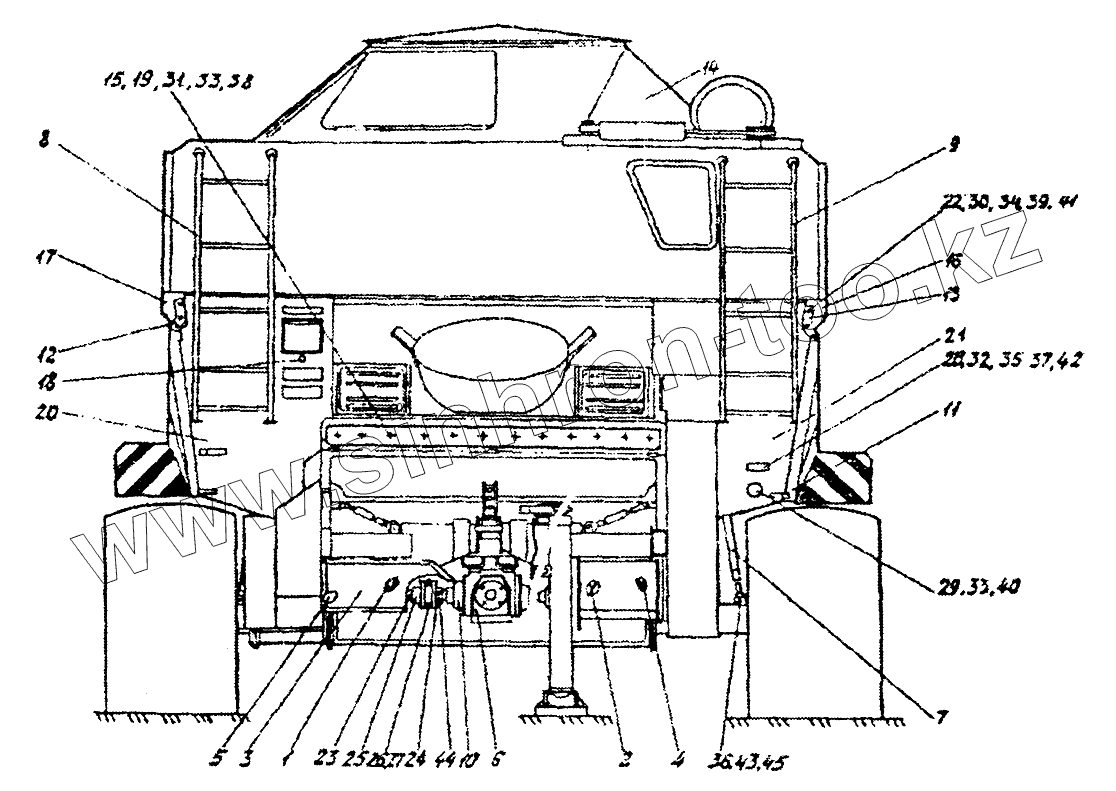

Каталог запасных частей к технике: Гомсельмаш КЗР-10. Очиститель-накопитель прицепной (вид спереди) (КЗР0200000В)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КЗР0200070Б | Опора | |
| 2 | КЗР0200070Б-01 | Опора | |
| 3 | КЗР0200160Б | Щиток | |
| 4 | КЗР0200470А | Опора | |
| 5 | КЗР0200480Б | Опора | |
| 6 | КЗР0200540 | Кожух | |
| 7 | КЗР0202880А-01 | Тяга | |
| 8 | КЗР0203320Б | Лестница верхняя | |
| 9 | КЗР0203320Б-01 | Лестница верхняя | |
| 10 | КЗР0204000 | Редуктор конический | |
| 11 | КЗР0215030Б | Защелка | |
| 12 | КЗР0215040 | Кронштейн | |
| 13 | КЗР0215040-01 | Кронштейн | |
| 14 | КЗР0231000 | Крыша бункера | |
| 15 | КЗР0200002 | Фартук | |
| 16 | КЗР0200437Б | Вставка | |
| 17 | КЗР0200437Б-01 | Вставка | |
| 18 | КЗР0200471В | Пластина | |
| 19 | КЗР0200481А | Прижим | |
| 20 | КЗР0200600 | Панель | |
| 21 | КЗР0200496 | Панель | |
| 22 | КЗР0200498 | Планка | |
| 23 | КЗР0200601Б | Вал | |
| 24 | КСН0104340 | Полумуфта | |
| 25 | КСН0104350 | Полумуфта | |
| 26 | [Цепь 2ПР-25,4-11400L=330,2мм] | Цепь 2ПР-25,4-11400L=330,2мм | |
| 27 | [Звено С-2ПР-2524-11400] | Звено С-2ПР-2524-11400 | |
| 28 | [Фонарь 16.3712010-6964] | Фонарь 16.3712010-6964 | |
| 29 | [Световозвращатель 14.3731-01] | Световозвращатель 14.3731-01 | |
| 30 | [Болт М8-6gх25-7796] | Болт М8-6gх25-7796 | |
| 31 | [Болт М6-6gх16-7798] | Болт М6-6gх16-7798 | |
| 32 | [Винт ВМ5-6gх20-17473] | Винт ВМ5-6gх20-17473 | |
| 33 | [Гайка М6-6g-5915] | Гайка М6-6g-5915 | |
| 34 | [Гайка М8-6g-5915] | Гайка М8-6g-5915 | |
| 35 | [Гайка М5-6g-5927] | Гайка М5-6g-5927 | |
| 36 | [Ось 6-20B12х65-9650] | Ось 6-20B12х65-9650 | |
| 37 | [Шайба 5.65Г-6402] | Шайба 5.65Г-6402 | |
| 38 | [Шайба 6.65Г-6402] | Шайба 6.65Г-6402 | |
| 39 | [Шайба 8.65Г-6402] | Шайба 8.65Г-6402 | |
| 40 | [Шайба А6.01-6958] | Шайба А6.01-6958 | |
| 41 | [Шайба А8.01-6958] | Шайба А8.01-6958 | |
| 42 | [Шайба С5.01-11371] | Шайба С5.01-11371 | |
| 43 | [Шайба С20.01-11371] | Шайба С20.01-11371 | |
| 44 | [Шпонка 2-12х11х56-10748] | Шпонка 2-12х11х56-10748 | |
| 45 | [Шплинт 2х16-397] | Шплинт 2х16-397 |
