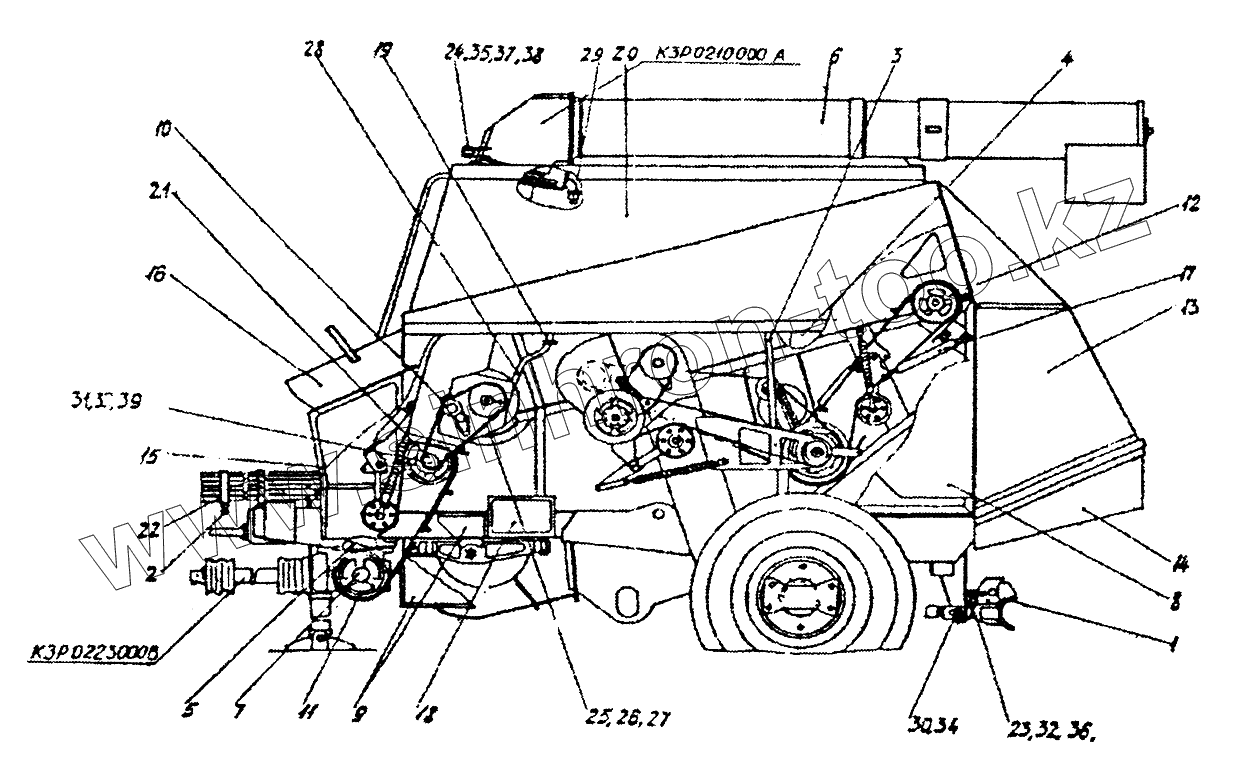

Каталог запасных частей к технике: Гомсельмаш КЗР-10. Очиститель-накопитель прицепной (вид слева) (КЗР0200000В)

Тип техники

Марка

Модель

Схема

Позиция на иллюстрации	Заводской номер детали	Название детали
1	КЗР0201080А	Устройство тяговое
2	КЗР0201730	Кронштейн
3	КЗР0202880А-01	Тяга
4	КЗР0203000Б	Бункер зерновой
5	КЗР0206010Б	Шнек
6	КЗР0206040А	Шнек
7	КЗР0209000Б	Редуктор конический
8	КЗР0215000Б	Капот
9	КЗР0217360А	Щиток
10	КЗР0219070Б	Звездочка
11	КЗР0221000Б	Привод выгрузки зерна
12	КЗР0225000Б	Привод вибратора
13	КЗР0228000Б	Капот
14	КЗР0228010Б	Ограждение
15	КЗР0230080	Кожух
16	КЗР0290100Б	Приемник
17	КЗР0600000Б	Гидросистема очистителя-накопителя прицепного
18	КЗР0700200В	Шкаф распределительный
19	А23.02-160	Хомут
20	КЗР0200438Б	Панель
21	КЗР0200629	Звездочка
22	КЗР0201003	Полукорпус
23	КЗР0201495	Пластина
24	КЗР0206804Б	Втулка
25	[Цепь DIN-Einfach Rollenketten ]	Цепь DIN-Einfach Rollenketten DIN8187/ISO60612B-1 (L=1314,45, z=69)
26	[Звено С-ПР-19,05 ]	Звено С-ПР-19,05 Verbindungsglied mit Feder DIN8188/ISO606 Type S12В-1
27	[Звено П-ПР-19,05 Gekropftes Glied]	Звено П-ПР-19,05 Gekropftes Glied
28	[Рукав 20х29-16-10362 (L=530мм)]	Рукав 20х29-16-10362 (L=530мм)
29	[Рукав 20х29-16-10362 (L=800мм)]	Рукав 20х29-16-10362 (L=800мм)
30	[Болт М16-6gх30-7796]	Болт М16-6gх30-7796
31	[Винт ВМ10-6gх30-1485]	Винт ВМ10-6gх30-1485
32	[Гайка М16-6Н-2526]	Гайка М16-6Н-2526
33	[Гайка М10-6g-5915]	Гайка М10-6g-5915
34	[Гайка М16х1,5-6g-5915]	Гайка М16х1,5-6g-5915
35	[Ось 6-25B12х60]	Ось 6-25B12х60
36	[Шайба 16.65Г-6402]	Шайба 16.65Г-6402
37	[Шайба 25.01-9649]	Шайба 25.01-9649
38	[Шплинт 6,3х45-397]	Шплинт 6,3х45-397
39	[Шпонка 10х8х45-23360]	Шпонка 10х8х45-23360
