  5. Бункер зерновой (вид спереди) (КЗР0203000В)

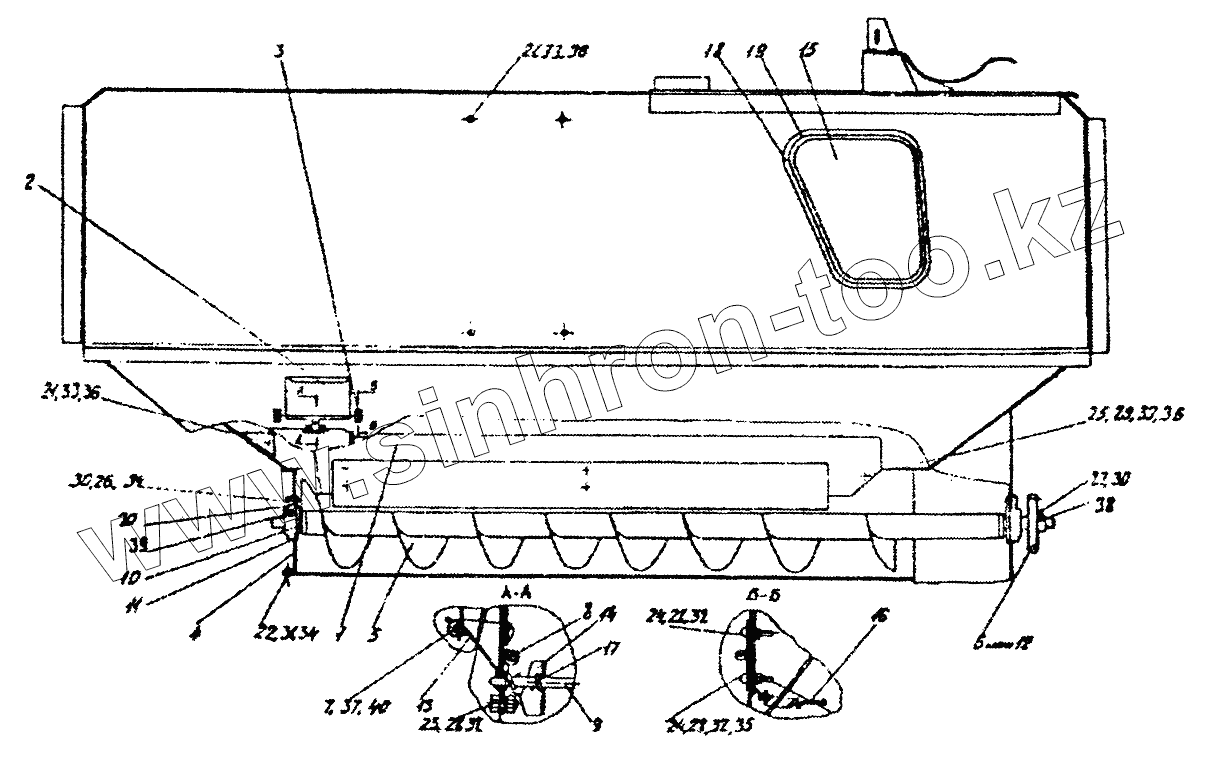

Каталог запасных частей к технике: Гомсельмаш КЗР-10. Бункер зерновой (вид спереди) (КЗР0203000В)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
24
25
26
27
28
28
28
29
30
30
31
32
32
32
33
33
33
34
34
35
36
36
36
37
38
39
40
Позиция на иллюстрации Заводской номер детали Название детали
КЗР0203000В КЗР0203000В Бункер зерновой
1 КЗР0203200Б Ограждение
2 КЗР0203490 Пробоотборник
3 КЗР0203500 Основа
4 КЗР0203520 Клапан
5 КЗР0206030Б Шнек
6 КЗР0206150В Звездочка
7 КЗР0203616 Ось
8 КЗР0203617 Ось
9 КЗР0203618 Штырь
10 КЗР0204409Б Крышка
11 КЗР0204432 Крышка
12 КЗР0206619Г Звездочка
13 КЗР0229435 Заслонка
14 КЗР0229438 Кронштейн
15 УЭС0200001А Стекло
16 КИС0106659А Пружина
17 КИС0119633Б Пружина
18 КИС0120003-04Г Уплотнитель
19 КИС0120015-04Д Замок уплотнителя
20 Н.027.105 Корпус подшипника
21 [Болт М8-6gх16-7796] Болт М8-6gх16-7796
22 [Болт М10-6gх20-7796] Болт М10-6gх20-7796
23 [Болт М6-6gх16-7798] Болт М6-6gх16-7798
24 [Болт М6-6gх25-7802] Болт М6-6gх25-7802
25 [Болт М8-6gх20-7802] Болт М8-6gх20-7802
26 [Болт М10-6gх35-7802] Болт М10-6gх35-7802
27 [Винт ВМ10-6gх30-1485] Винт ВМ10-6gх30-1485
28 [Гайка М6-6g-5915] Гайка М6-6g-5915
29 [Гайка М8-6g-5915] Гайка М8-6g-5915
30 [Гайка М10-6g-5915] Гайка М10-6g-5915
31 [Гайка М10-6g-5916] Гайка М10-6g-5916
32 [Шайба 6.65Г-6402] Шайба 6.65Г-6402
33 [Шайба 8.65Г-6402] Шайба 8.65Г-6402
34 [Шайба 10.65Г-6402] Шайба 10.65Г-6402
35 [Шайба А6.01-6953] Шайба А6.01-6953
36 [Шайба А8.01-6958] Шайба А8.01-6958
37 [Шайба С6.01-11371] Шайба С6.01-11371
38 [Шпонка 10х8х45-23360] Шпонка 10х8х45-23360
39 [Подшипник 1680207017] Подшипник 1680207017
40 [Шплинт 1,6х16-397] Шплинт 1,6х16-397
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
