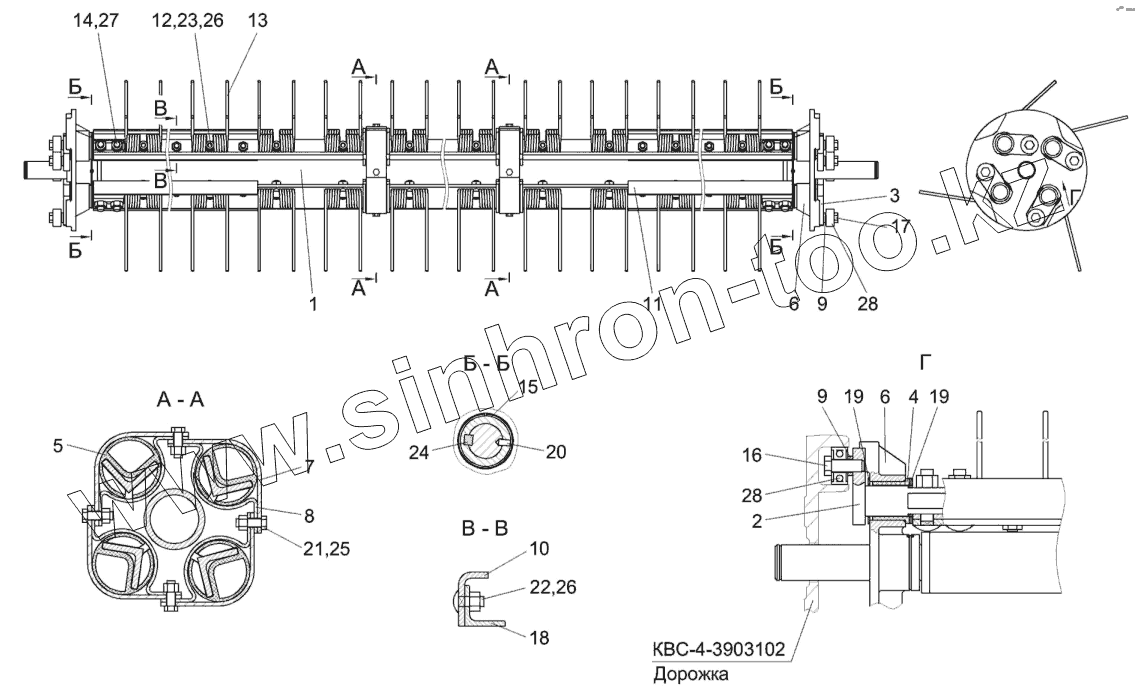

Каталог запасных частей к технике: Гомсельмаш КВС-4-3900000. Устройство подбирающее КВС-4-3903000

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

7

8

9

9

10

11

12

13

14

15

16

17

18

19

19

20

21

22

23

24

25

26

26

27

28

28

Позиция на иллюстрации	Заводской номер детали		Название детали
КВС-4-3903030А	КВС-4-3903030А		Эксцентрик
КВС-4-3903000	КВС-4-3903000		Устройство подбирающее
КВС-4-39030140	КВС-4-39030140		Эксцентрик правый
КВС-4-3903110	КВС-4-3903110		Диск
КВС-4-3903060	КВС-4-3903060		Граблина
1	КВС-4-3903010		Вал
2	КВС-4-3903050А		Эксцентрик
3	КВС-4-3903150		Эксцентрик правый
4	КВС-4-3903001		Втулка
5	КВС-4-3903002		Опора
6	КВС-4-3903101		Диск
7	КВС-4-3903411		Уголок
8	КВС-4-3903412		Хомут
9	КВС-4-3903415А		Втулка
10	КВС-4-3903427А		Жесткость
11	КВС-4-3903427А-01		Жесткость
12	КВС-4-3903428		Шайба
13	КВС-4-3903601		Зуб пружинный
14	КВС-4-3903609		Болт
15	КВС-4-3903611		Кольцо
16	КВС-4-3903612		Болт
17	КВС-4-3903612-01		Болт
18	КВС-4-3903701А		Державка
19	МКС0103431		Шайба
20	ПДВ0123607-01		Винт
21	БолтМ8-6eх25-7796		Болт М8-6eх25-7796
22	БолтМ10-6eх25-7802		Болт М10-6eх25-7802
23	ВинтМ10-6eх25-11738		Винт М10-6eх25-11738
24	Шпонка10х8х63-23360		Шпонка 10х8х63-23360
25	ГайкаМ8-10DIN985		Гайка М8-10 DIN 985
26	ГайкаМ10-10DIN980		Гайка М10-10 DIN 980
27	ГайкаМ12-10DIN985		Гайка М12-10 DIN 985
28	305801C-2Z		Ролик направляющий опорный

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
