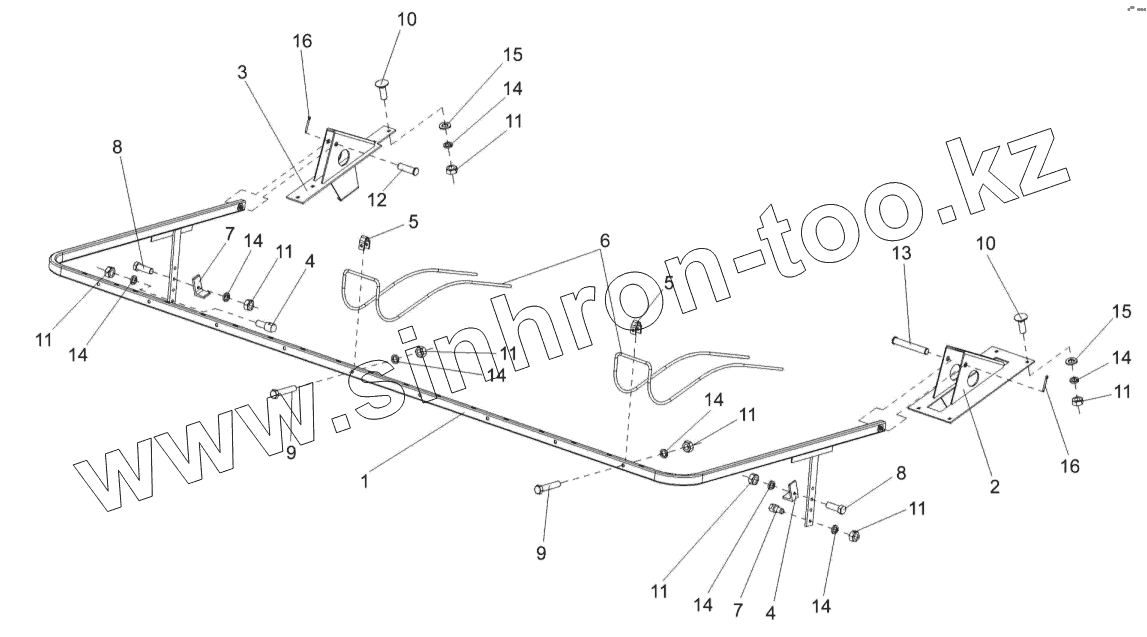

Каталог запасных частей к технике: Гомсельмаш КВС-1-3900000. Устройство прижимное КВС-1-3909000
КВС-1-3909000
1
2
3
4
4
5
5
6
7
7
8
8
9
9
10
10
11
11
11
11
11
11
11
11
12
13
14
14
14
14
14
14
14
14
15
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-1-3909000 | КВС-1-3909000 | Устройство прижимное | |
| 1 | КВС-1-3909010 | Дуга | |
| 2 | КВС-1-3909020 | Кронштейн | |
| 3 | КВС-1-3909030 | Кронштейн | |
| 4 | КИС0900604А | Упор | |
| 5 | КИС0915401А | Скоба | |
| 6 | КИС0915601Б | Прижим | |
| 7 | КИС0915701А | Уголок | |
| 8 | БолтМ10-6ех30-7796 | Болт М10-6ех30-7796 | |
| 9 | БолтМ10-6ех50-7796 | Болт М10-6ех50-7796 | |
| 10 | БолтМ10-6ех30-7802 | Болт М10-6ех30-7802 | |
| 11 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 | |
| 12 | 6-16в12х55-9650 | Ось 6-16в12х55-9650 | |
| 13 | 6-16в12х110-9650 | Ось 6-16в12х110-9650 | |
| 14 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 | |
| 15 | ШайбаС.10.01-11371 | Шайба С.10.01-11371 | |
| 16 | Шплинт4х32-397 | Шплинт 4х32-397 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
