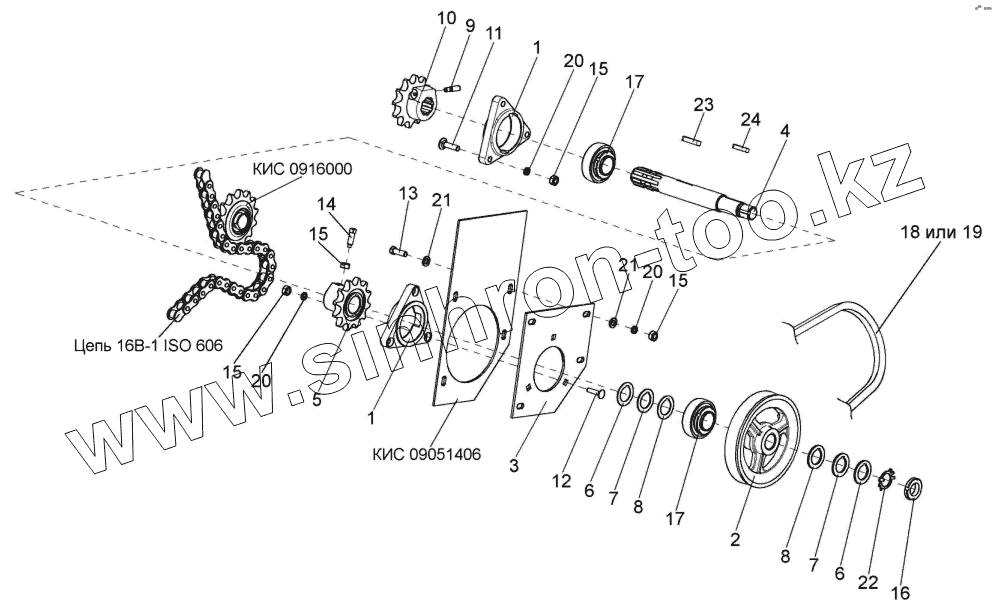

Каталог запасных частей к технике: Гомсельмаш КВС-1-3900000. Установка привода подбирающего устройства и шнека
КИС0916000
16В-1ISO606
1
1
2
3
4
5
6
6
7
7
8
8
9
10
11
12
13
14
15
15
15
15
16
17
17
18
19
20
20
20
21
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС0916000 | КИС0916000 | Ролик натяжной | |
| 16В-1ISO606 | 16В-1ISO606 | Цепь 16 В-1 ISO 606 | |
| 1 | КИС0900101 | Корпус подшипника | |
| 2 | КИС0905101В | Шкив | |
| 3 | КИС0905401Б | Пластина | |
| 4 | КИС0905601Г | Вал | |
| 5 | КИС0905602А | Звездочка | |
| 6 | КЗР0200491Б | Шайба | |
| 7 | КЗР0200491-01Б | Шайба | |
| 8 | КЗР0200491-02Б | Шайба | |
| 9 | ПКК0350605 | Фиксатор | |
| 10 | ПКК0350606 | Звездочка | |
| 11 | БолтМ10-6ех30-7796 | Болт М10-6ех30-7796 | |
| 12 | БолтМ10-6ех35-7802 | Болт М10-6ех35-7802 | |
| 13 | БолтМ10-6ех40-7802 | Болт М10-6ех40-7802 | |
| 14 | ВинтВ.М10-6ех30-1485 | Винт В.М10-6ех30-1485 | |
| 15 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 | |
| 16 | ГайкаМ27х1.5-6Н-11871 | Гайка М27х1.5-6Н-11871 | |
| 17 | 1680207С17 | Подшипник | |
| 18 | СВ-2650IПСХ-1284,1 | Ремень | |
| 19 | НС2650 | Ремень | |
| 20 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 | |
| 21 | ШайбаС.10.01-11371 | Шайба С.10.01-11371 | |
| 22 | ШайбаН.27.01-11872 | Шайба Н.27.01-11872 | |
| 23 | Шпонка8х7х40-23360 | Шпонка 8х7х40-23360 | |
| 24 | Шпонка10х8х45-23360 | Шпонка 10х8х45-23360 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
