Каталог запасных частей к технике: Гомсельмаш КВК-8060. Вал ускорителя выброса КВК 0142410А

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

8

8

9

9

10

10

11

11

12

13

13

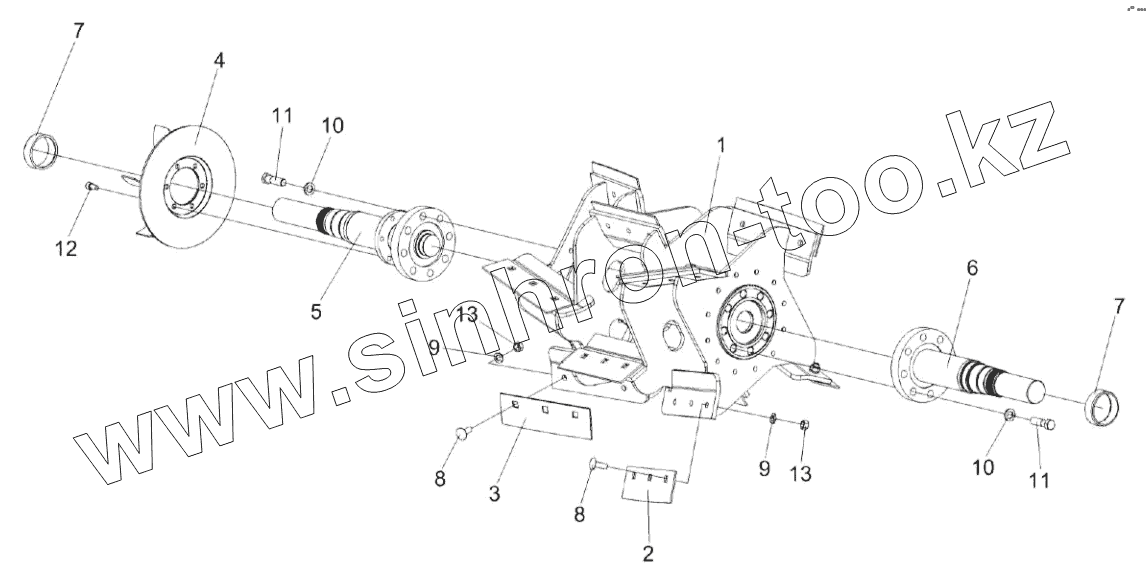

Позиция на иллюстрации	Заводской номер детали		Название детали
КВК 0142410А	КВК 0142410А		Вал ускорителя выброса
КВК 0142420А	КВК 0142420А		Вал ускорителя выброса
1	КВК 0142430А		Каркас вала ускорителя
2	КВК 0142260А		Лопасть боковая
3	КВК 0142270А		Лопасть средняя
4	КВС-1-0142650		Крыльчатка
5	КВС-1-0142950		Цапфа левая
6	КВС-1-0142633		Цапфа правая
7	КВС-1-0142623		Втулка
8	КВС-1-0142628А		Болт
9	КЗР 0103808		Шайба
10	КСН 0100636		Шайба
11	Болт М16х1,5-6eх45-7796		Болт
12	Винт М10-6eх20-11738		Винт
13	Гайка М12х1,25-6G-5915		Гайка М12х1,25-6G-5915

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
