Каталог запасных частей к технике: Гомсельмаш КВК-8060. Вал ускорителя выброса КВК 0142400

Тип техники

Марка

Модель

Схема

КВК 0142240

КВК 0142240

КВК 0142240-01

КВК 0142240-01

КВК 0142250

КВК 0142250

КВК 0142400

КВК 0142400

1

2

3

3

4

4

5

6

7

7

8

8

9

9

10

10

11

11

12

12

13

13

13

13

14

14

15

15

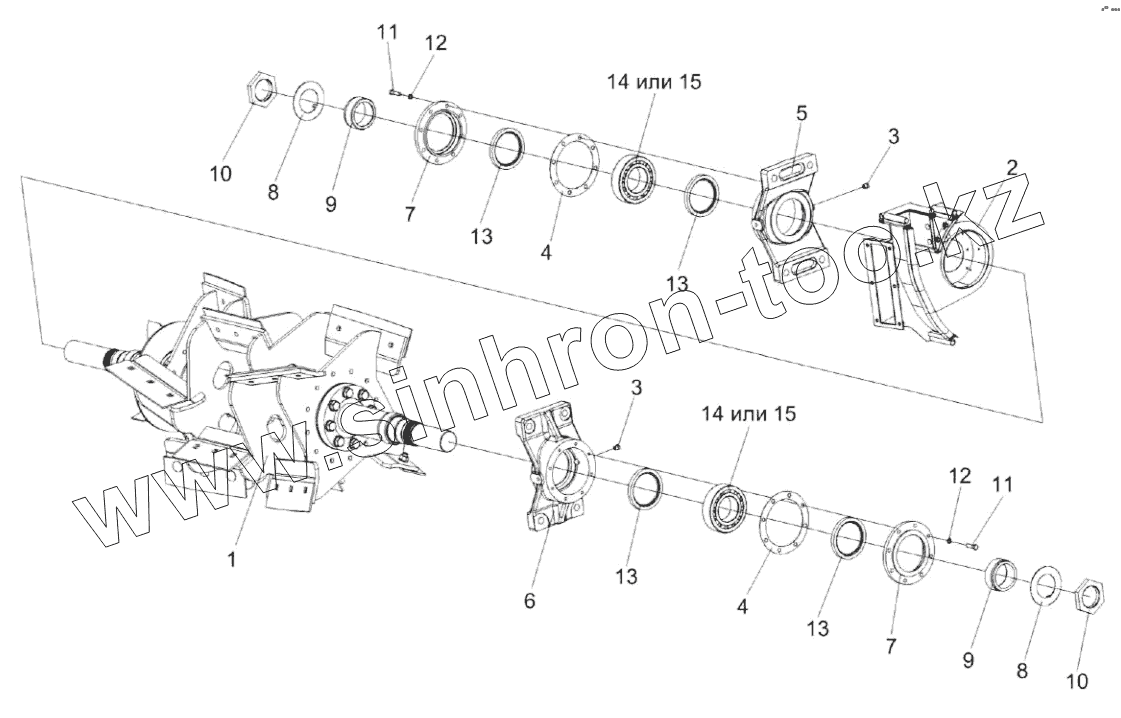

Позиция на иллюстрации	Заводской номер детали		Название детали
КВК 0142240	КВК 0142240		Корпус
КВК 0142240-01	КВК 0142240-01		Корпус
КВК 0142250	КВК 0142250		Крышка
КВК 0142400	КВК 0142400		Вал ускорителя выброса
1	КВК 0142410А		Вал ускорителя выброса
2	КВК 0142330		Воздуховод
3	КУЖ 0108010		Клапан предохранительный
4	КВК 0142007		Прокладка
5	КВК 0142101		Корпус
6	КВК 0142101-01		Корпус
7	КВК 0142102		Крышка
8	КВС-1-0142488		Шайба
9	КВС-1-0142604А		Втулка
10	КВС-1-0142498		Гайка
11	Болт М8-6eх30-7796		Болт М8-6eх30-7796
12	Шайба 8Т.65Г-6402		Шайба 8Т.65Г-6402
13	BAUMX7 80-110-10 75FKM585		Манжета
14	22213-E1		Подшипник 22213-E1
15	22213E		Подшипник 22213E

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
