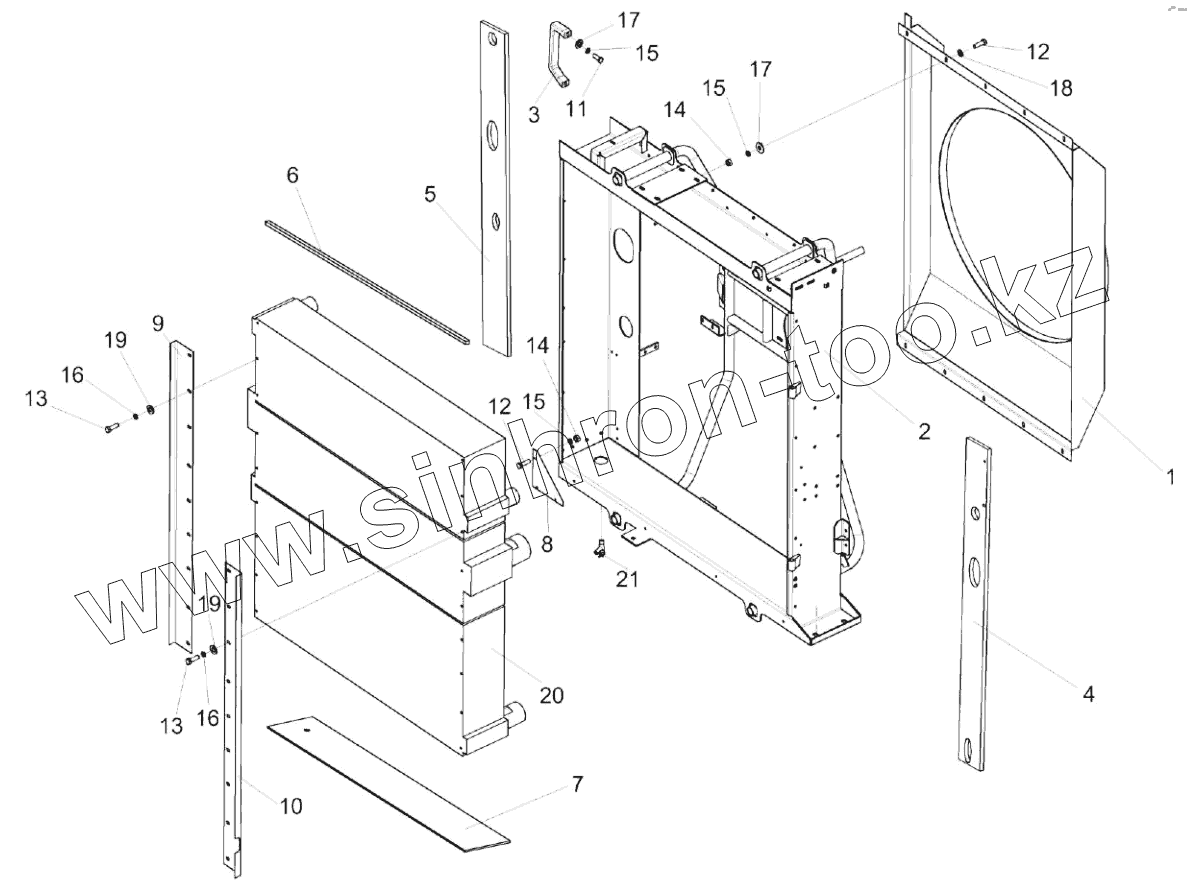

Каталог запасных частей к технике: Гомсельмаш КВК-8060. Установка радиатора КВК 0152010-01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
КВК 0152020
КВК 0152020
КВК 0152010-01
КВК 0152010-01
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
14
15
15
15
16
16
17
17
18
19
19
20
20
21
Позиция на иллюстрации Заводской номер детали Название детали
КВК 0152020 КВК 0152020 Корпус радиаторов
КВК 0152010-01 КВК 0152010-01 Установка радиатора
1 КВК 0152040 Диффузор
2 КВК 0152050 Корпус радиаторов
3 КВС-1-0155360 Ручка
4 КВК 0152001 Уплотнение
5 КВК 0152002 Уплотнение
6 КВК 0152003А Уплотнение
7 КВК 0152004 Уплотнение
8 КВК 0152427 Зашивка
9 КВК 0152416 Кронштейн
10 КВК 0152417 Кронштейн
11 Болт М8-6eх20-7796 Болт М8-6eх20-7796
12 Болт М8-6eх25-7796 Болт М8-6eх25-7796
13 Болт М10-6eх25-7796 Болт М10-6eх25-7796
14 Гайка М8-6G-5915 Гайка М8-6G-5915
15 Шайба 8Т.65Г-6402 Шайба 8Т.65Г-6402
16 Шайба 10Т.65Г-6402 Шайба 10Т.65Г-6402
17 Шайба С 8.01-6958 Шайба
18 Шайба C.8.01-11371 Шайба
19 Шайба C.10.01-11371 Шайба C.10.01-11371
20 Б 8060К.1301.0000 Радиатор
20 1361.004.0000 Блок радиаторов
21 ВС11-0 Кран
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
