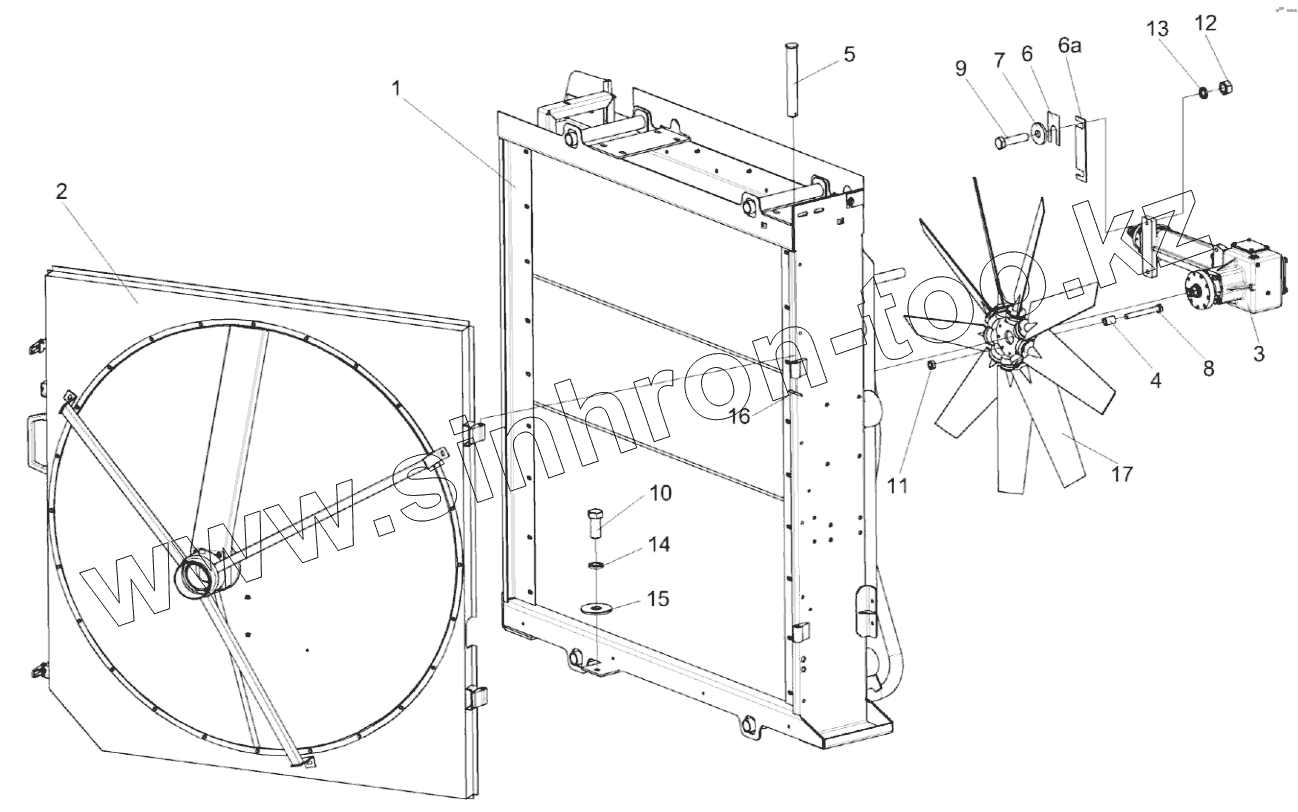

Каталог запасных частей к технике: Гомсельмаш КВК-8060. Установка блока радиаторов КВК 0152000-01

Тип техники

Марка

Модель

Схема

КВК 0152000-01

1

2

3

4

5

6

6а

7

8

9

10

11

12

13

14

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
КВК 0152000-01	КВК 0152000-01		Установка блока радиаторов
1	КВК 0152010-01		Установка радиатора
2	КВК-2-0155000		Воздухозаборник
3	КВС-2-0135000А-01		Редуктор
4	КВС-1-0152607		Втулка
5	КИС 0128606А		Ось
6	КИС 0135501Б		Шайба регулировочная
6а	КВК 0152429		Пластина регулировочная
7	ПКК 0107457Б		Шайба
8	Болт М8-6eх65-7796		Болт
9	Болт М12-6eх50-7796		Болт
10	Болт М16-6eх40-7796		Болт
11	Гайка М8-6G-5915		Гайка М8-6G-5915
12	Гайка М12-6G-5915		Гайка М12-6G-5915
13	Шайба 12Т.65Г-6402		Шайба 12Т.65Г-6402
14	Шайба 16Т.65Г-6402		Шайба
15	Шайба C.16.01-11371		Шайба
16	Шплинт 3,2х25-397		Шплинт 3,2х25-397
17	1050/9-9/32,5/PAG/5ZL/45/9х9/BC110/BC110/B		Вентилятор

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
