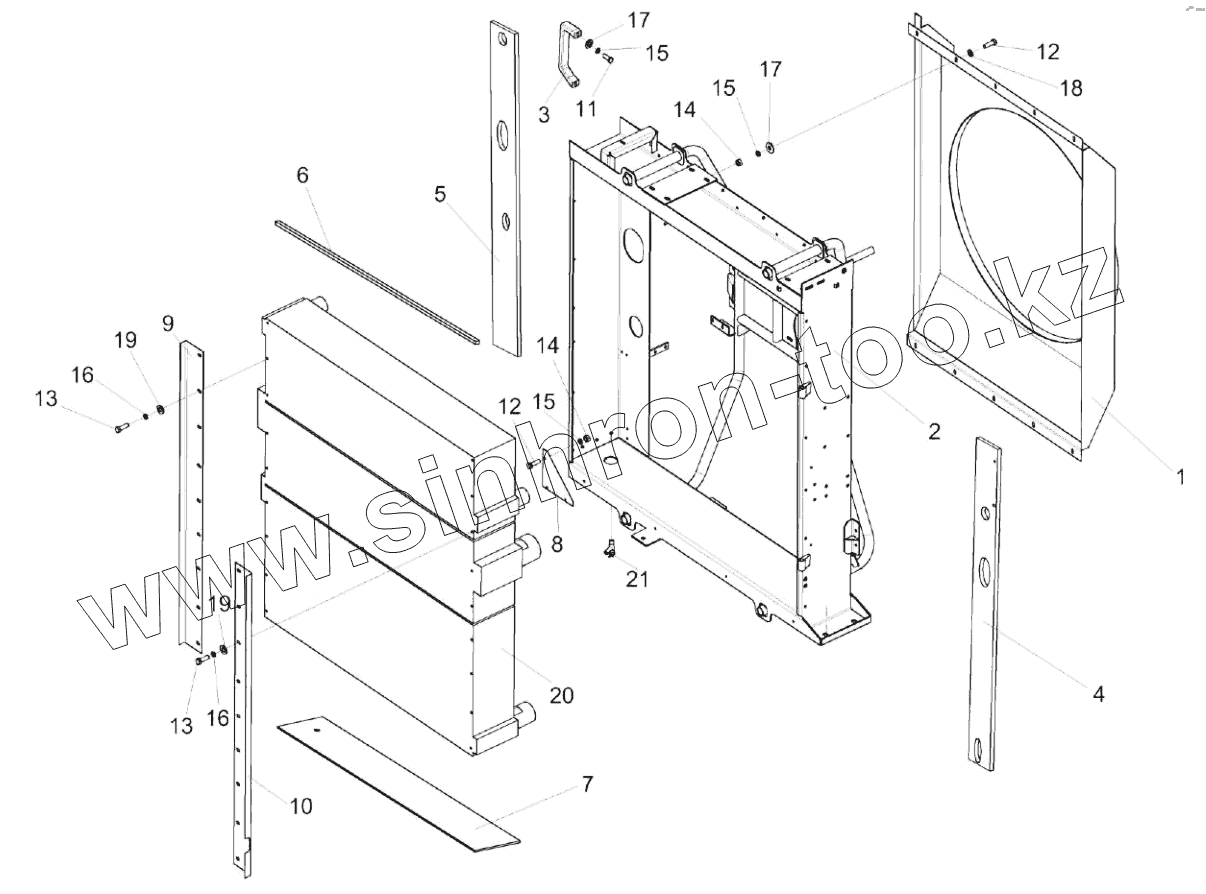

Каталог запасных частей к технике: Гомсельмаш КВК-8060. Установка радиатора КВК 0152010

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
КВК0152020
КВК0152020
КВК0152010
КВК0152010
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
14
15
15
15
16
16
17
17
18
19
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
КВК0152020 КВК0152020 Корпус радиаторов
КВК0152010 КВК0152010 Установка радиатора
1 КВК0152040 Диффузор
2 КВК0152050 Корпус радиаторов
3 КВС-1-0155360 Ручка
4 КВК0152001 Уплотнение
5 КВК0152002 Уплотнение
6 КВК0152003А Уплотнение
7 КВК0152004 Уплотнение
8 КВК0152427 Уголок
9 КВК0152416 Кронштейн
10 КВК0152417 Кронштейн
11 Болт М8-6eх20-7796 Болт М8-6eх20-7796
12 Болт М8-6eх25-7796 Болт М8-6eх25-7796
13 Болт М10-6eх25-7796 Болт М10-6eх25-7796
14 Гайка М8-6G-5915 Гайка М8-6G-5915
15 Шайба 8Т.65Г-6402 Шайба 8Т.65Г-6402
16 Шайба 10Т.65Г-6402 Шайба 10Т.65Г-6402
17 Шайба С 8.01-6958 Шайба
18 Шайба C.8.01-11371 Шайба
19 Шайба C.10.01-11371 Шайба C.10.01-11371
20 Б 8060К.1301.0000-1 Радиатор
21 ВС11-0 Кран
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
