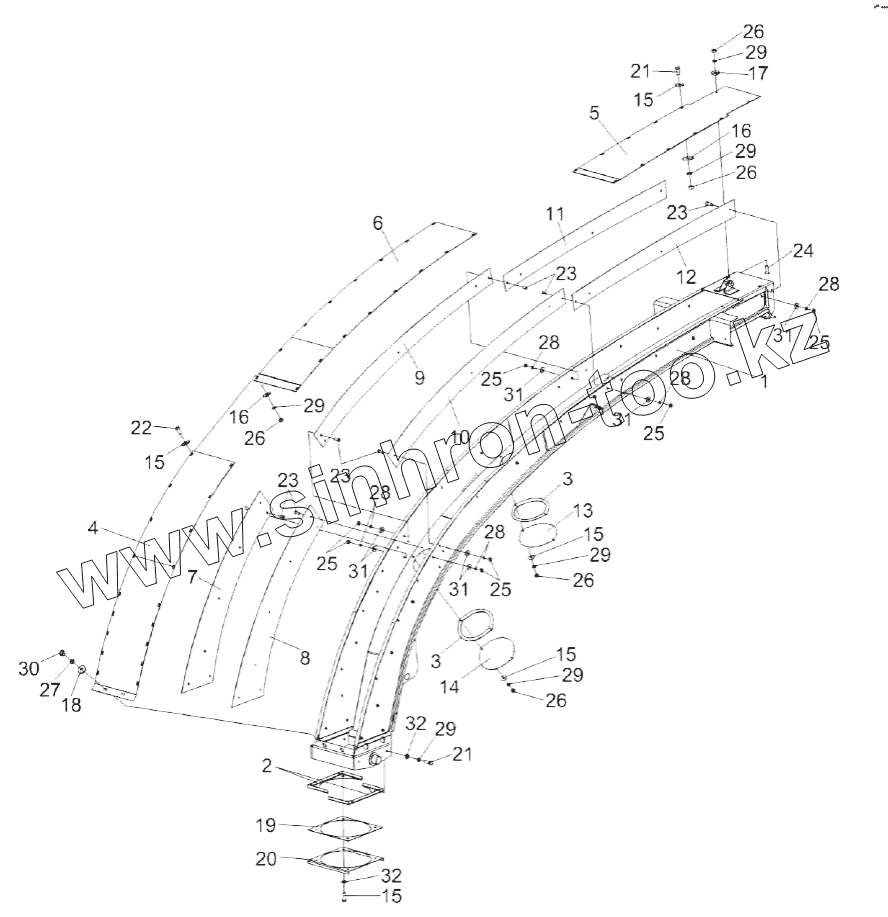

Каталог запасных частей к технике: Гомсельмаш КВК-8060. Силосопровод КВК 0144000 (лист 2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
15
15
15
15
16
16
17
18
19
20
21
21
22
23
23
23
23
24
25
25
25
25
25
26
26
26
26
26
27
28
28
28
28
28
29
29
29
29
29
29
30
31
31
31
31
31
32
32
Позиция на иллюстрации Заводской номер детали Название детали
КВК0144000 КВК0144000 Силосопровод
1 КВК0144010 Трубопровод
2 КВС-1-0144160А Опора
3 КВК0144001 Прокладка
4 КВК0144401 Крыша нижняя
5 КВК0144412 Крыша
6 КВК0144417 Крыша
7 КВК0144443 Накладка нижняя
8 КВК0144443-01 Накладка нижняя
9 КВК0144444 Накладка
10 КВК0144444-01 Накладка
11 КВК0144447 Накладка
12 КВК0144447-01 Накладка
13 КВК0144448 Люк
14 КВК0144448-01 Люк
15 КВК0144452 Шайба
16 КВК0144452-01 Шайба
17 КВК0144452-02 Шайба
18 КВС-1-0142625 Шайба
19 КВС-1-0144001А Уплотнение
20 КВС-1-0144431А Пластина
21 БолтМ8-6eх25-7796 Болт М8-6eх25-7796
22 БолтМ8-6eх30-7796 Болт М8-6eх30-7796
23 ВинтB2.М6-6eх16-17475 Винт B2.М6-6eх16-17475
24 ВинтB2.М8-6eх25-17475 Винт B2.М8-6eх25-17475
25 ГайкаМ6-6G-5915 Гайка М6-6G-5915
26 ГайкаМ8-6G-5915 Гайка М8-6G-5915
27 ГайкаМ12-6G-5915 Гайка М12-6G-5915
28 Шайба6Т.65Г-6402 Шайба 6Т.65Г-6402
29 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
30 Шайба12Т.65Г-6402 Шайба 12Т.65Г-6402
31 ШайбаС6.01-6958 Шайба С6.01-6958
32 ШайбаC.8.01-11371 Шайба C.8.01-11371
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
