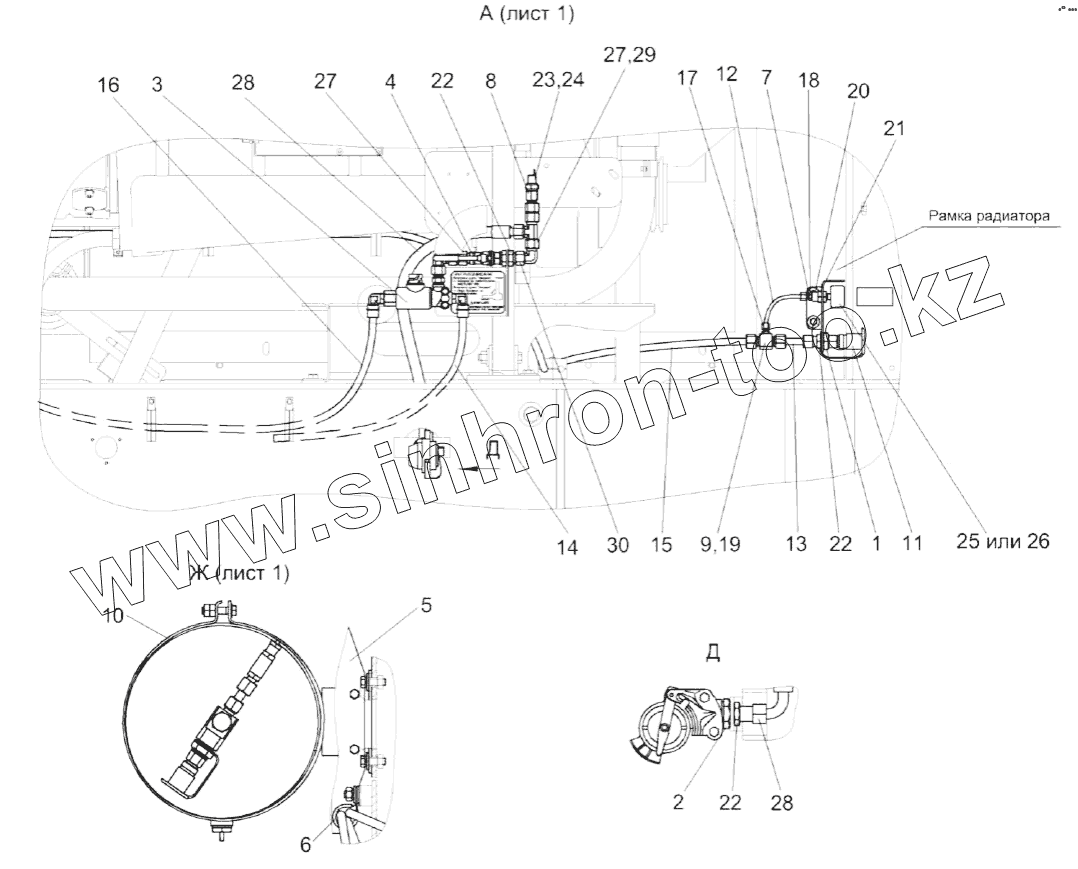

Каталог запасных частей к технике: Гомсельмаш КВК-8060. Пневмосистема КВК 0800000 (лист 2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
22
23
24
25
26
27
27
28
28
29
30
Позиция на иллюстрации Заводской номер детали Название детали
КВК0800000 КВК0800000 Пневмосистема
1 КВК0800110 Пневмовывод
2 КВК0800120 Пневмовывод
3 КВК0800190 Клапан электромагнитный
4 КВК0800280 Кран
5 КВК0800310 Экран
6 КГС0115770-03 Хомут
7 КВК0800405 Кронштейн
8 КВК0800611 Корпус
9 КВК0800621 Корпус
10 КЗК-10-0800407 Хомут
11 КЗК-12-0800001 Заглушка наружная
12 ПТР0800006-06 Пневмотрубка
13 ПТР0800012-01 Пневмотрубка
14 ПТР0800012-30 Пневмотрубка
15 ПТР0800012-82 Пневмотрубка
16 ПТР0800012-96 Пневмотрубка
17 УЭС-7-0800619 Гайка
18 УЭС-7-0800622 Штуцер
19 УЭС-7-0800624-01 Гайка
20 УЭС-16-0800623 Переходник
21 ГайкаМ14х1,5-6G-2526 Гайка М14х1,5-6G-2526
22 ГайкаМ18х1,5-6G-2526 Гайка М18х1,5-6G-2526
23 12М1-23358 Прокладка 12 М1-23358
24 ДАДВ Датчик аварийного давления масла ДАДВ
25 МП50М/Т-1,6МПа-К1/8 Манометр
26 MA-40-10-1/8-DB Манометр
27 GZ12LCF Переходник
28 РВД10-2SC-М18х1,5-24-560-0-90 Рукав высокого давления
29 EL12LOMDCF Тройник
30 EW12LOMDCF Угольник
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
