Каталог запасных частей к технике: Гомсельмаш КВК-8060. Установка рычагов КВК 0115170 и КВК 0115170-01

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

9

10

10

11

12

13

13

13

13

14

14

15

15

16

17

18

18

19

20

20

21

21

22

23

24

25

26

27

27

28

29

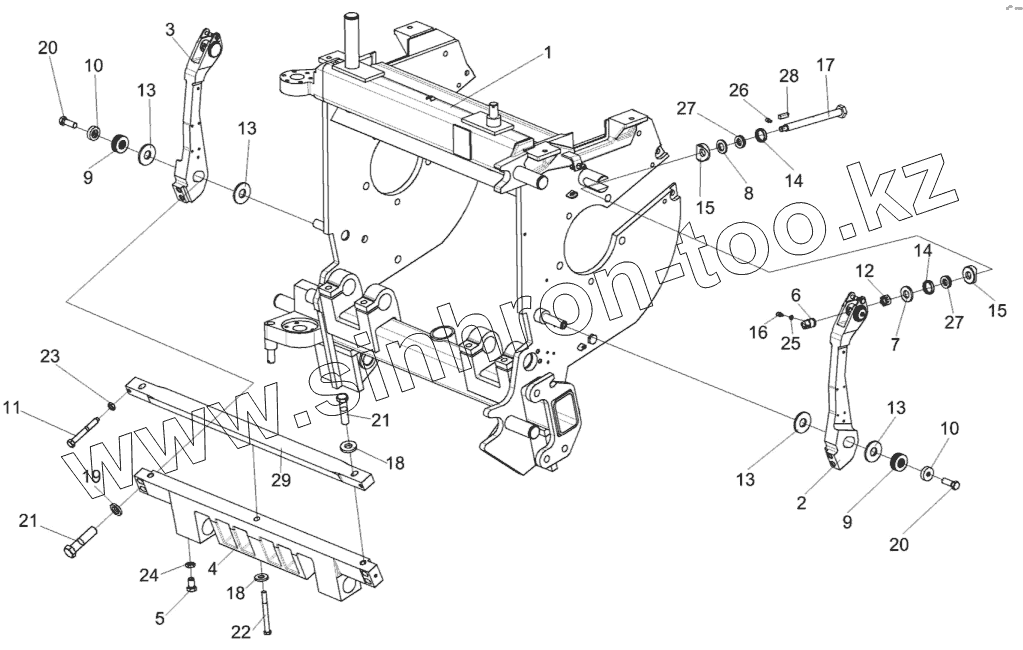

Позиция на иллюстрации	Заводской номер детали		Название детали
1	КВК0115010		Рама
2	КВК0115170		Рычаг
3	КВК0115170-01		Рычаг
4	КВК0115302		Подбрусник
5	КВК0115611		Болт
6	КВК0115616		Втулка
7	КВС-1-0100471		Шайба
8	КВС-1-0115452		Пружина тарельчатая
9	КВС-1-0115475		Пружина тарельчатая
10	КВС-1-0115476		Шайба
11	КВС-1-0115629		Болт
12	КВС-1-0115631		Гайка
13	КВС-1-0115637		Шайба
14	КВС-1-0117001		Кольцо
15	КВС-1-0117606		Шайба
16	КВС-1-0117613		Винт
17	КВС-1-0117624		Винт
18	КЗР0202674А		Шайба
19	КИЛ0116416		Шайба
20	БолтМ12-6eх35-7796		Болт М12-6eх35-7796
21	БолтМ16х1,5-6eх65-7796		Болт М16х1,5-6eх65-7796
22	БолтМ16х1,5-6eх160-7796		Болт М16х1, 5-6eх160-7796
23	ГайкаМ10-6G-2526		Гайка М10-6G-2526
24	ГайкаМ16х1,5-6G-2526		Гайка М16х1,5-6G-2526
25	24II06-2833		Кольцо 24 II 06-2833
26	Шплинт3,2х32-397		Шплинт 3,2х32-397
27	8104-7872		Подшипник 8104-7872
28	Шпонка2-5х5х16-23360		Шпонка 2-5х5х16-23360
29	КВС-1-0117150.3		Брус противорежущий

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
