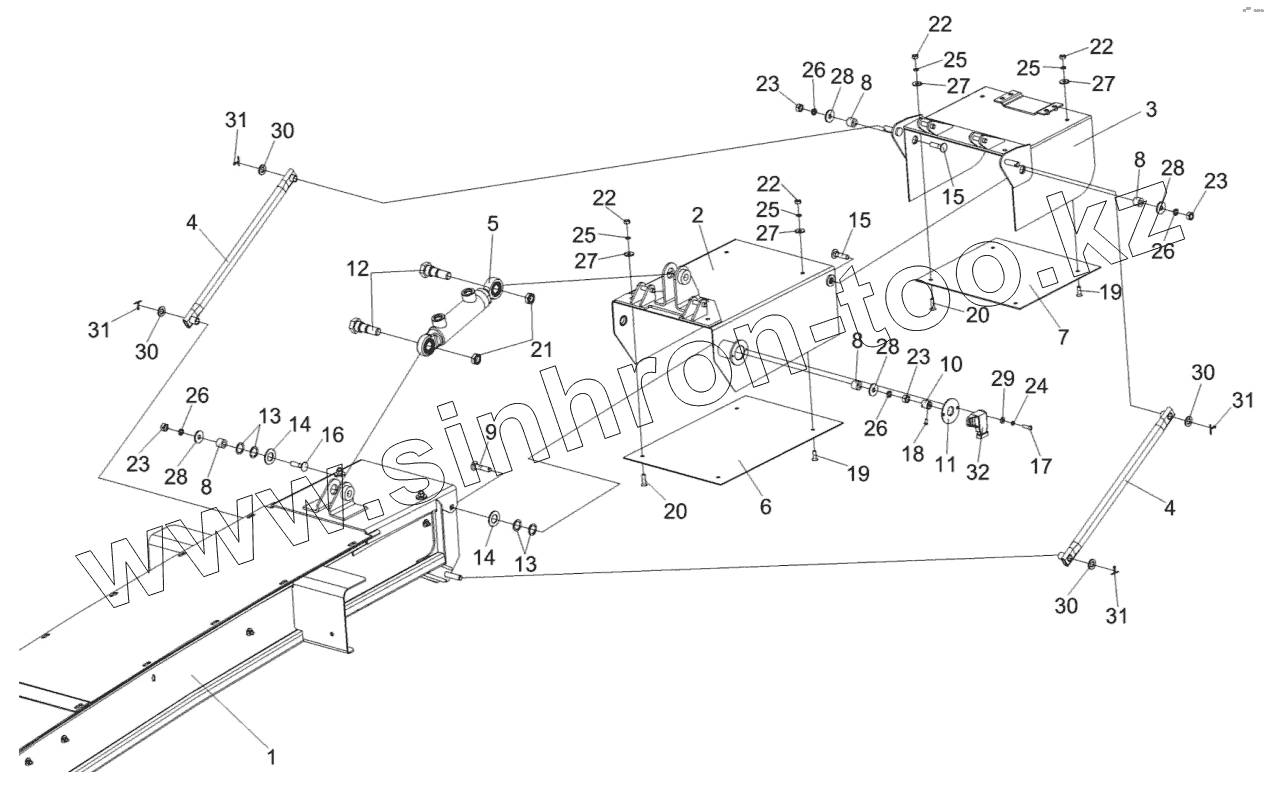

Каталог запасных частей к технике: Гомсельмаш КВК-8060. Силосопровод КВК 0144000 (лист 1)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
4
5
6
7
8
8
8
8
9
10
11
12
13
13
14
14
15
15
16
17
18
19
19
20
20
21
22
22
22
22
23
23
23
23
24
25
25
25
25
26
26
26
26
27
27
27
27
28
28
28
28
29
30
30
30
30
31
31
31
31
32
Позиция на иллюстрации Заводской номер детали Название детали
КВК0144000 КВК0144000 Силосопровод
1 КВК0144010 Трубопровод
2 КВК0144060 Козырек средний
2 КВК0144070 Козырек средний
3 КВК0144080 Козырек
3 КВК0144090 Козырек
4 КВК0144110 Тяга
5 КВК0602530А Гидроцилиндр козырька силосопровода
6 КВК0144421 Накладка
7 КВК0144423 Накладка
8 КВК0144608 Втулка
9 КВК0144612 Болт
10 КВК0144613 Втулка
11 КВК0144614 Проставка
12 КВК0144619 Ось
13 КИС0119407Б Прокладка
14 ПДВ1500401 Шайба
15 БолтМ10-6eх40-7802 Болт М10-6eх40-7802
16 БолтМ8-6eх45-7802 Болт М8-6eх45-7802
17 ВинтB.М4-6eх16-17473 Винт B.М4-6eх16-17473
18 ВинтB.М5-6eх10-17473 Винт B.М5-6eх10-17473
19 ВинтB2.М6-6eх16-17475 Винт B2.М6-6eх16-17475
20 ВинтB2.М6-6eх22-17475 Винт B2.М6-6eх22-17475
21 ГайкаМ18х1,5-6G-2526 Гайка М18х1,5-6G-2526
22 ГайкаМ6-6G-5915 Гайка М6-6G-5915
23 ГайкаМ10-6G-5915 Гайка М10-6G-5915
24 Шайба4Т.65Г-6402 Шайба 4Т.65Г-6402
25 Шайба6Т.65Г-6402 Шайба 6Т.65Г-6402
26 Шайба10Т.65Г-6402 Шайба 10Т.65Г-6402
27 ШайбаA6.01-6958 Шайба A 6.01-6958
28 ШайбаA10.01-6958 Шайба A 10.01-6958
29 ШайбаC.4.01-11371 Шайба C.4.01-11371
30 ШайбаC.12.01-11371 Шайба C.12.01-11371
31 Шплинт3,2х20-397 Шплинт 3,2х20-397
32 ДУП-01-15 Датчик угла поворота
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
