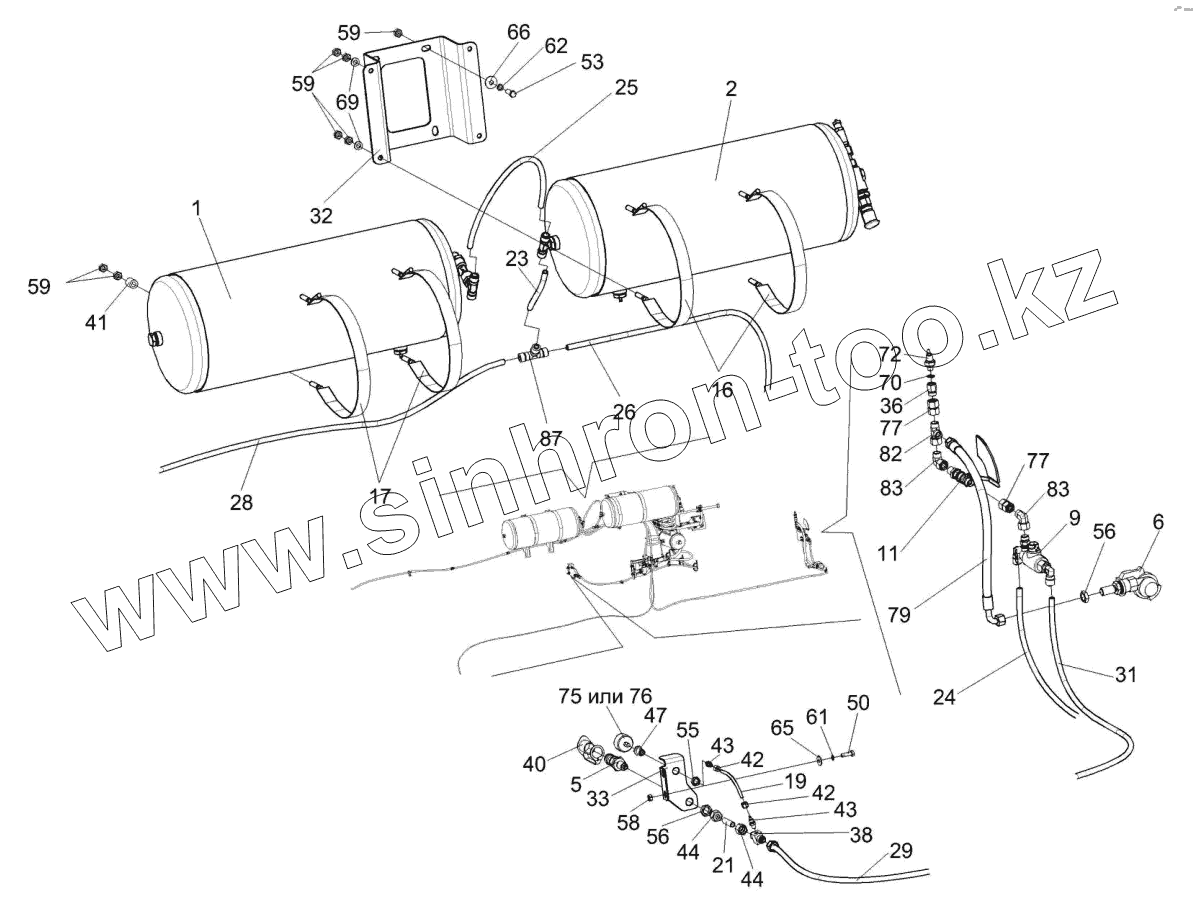

Каталог запасных частей к технике: Гомсельмаш КВК-8060. Пневмосистема КВК 0800000 (лист 2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
5
6
9
11
16
17
19
21
23
24
25
26
28
29
31
32
33
36
38
40
41
42
42
43
43
44
44
47
50
53
55
56
56
58
59
59
59
61
62
65
66
69
70
72
75
76
77
77
79
82
83
83
87
Позиция на иллюстрации Заводской номер детали Название детали
КВК0800000 КВК0800000 Пневмосистема
1 КВК0800030 Ресивер
2 КВК0800050 Ресивер
5 КВК0800110 Пневмовывод
6 КВК0800120 Пневмовывод
9 КВК0800190 Клапан электромагнитный
11 КВК0800280 Кран
16 КПК0400030 Хомут
17 ПЕА3508080 Хомут
19 КВК0800005 Пневмотрубка
21 КВК0800006 Пневмотрубка
23 КВК0800006-02 Пневмотрубка
24 КВК0800006-03 Пневмотрубка
25 КВК0800006-04 Пневмотрубка
26 КВК0800006-05 Пневмотрубка
28 КВК0800006-07 Пневмотрубка
29 КВК0800006-08 Пневмотрубка
31 КВК0800006-10 Пневмотрубка
32 КВК0800401 Кронштейн
33 КВК0800405 Кронштейн
36 КВК0800611 Корпус
38 КВК0800621 Корпус
40 КЗК-12-0800001 Заглушка наружная
41 СТВ0105646 Втулка
42 УЭС-7-0800619 Гайка
43 УЭС-7-0800622 Штуцер
44 УЭС-7-0800624-01 Гайка
47 УЭС-16-0800623 Переходник
50 БолтМ8-6eх25-7796 Болт М8-6eх25-7796
53 БолтМ10-6eх30-7796 Болт М10-6eх30-7796
55 ГайкаМ14х1,5-6G-2526 Гайка М14х1,5-6G-2526
56 ГайкаМ18х1,5-6G-2526 Гайка М18х1,5-6G-2526
58 ГайкаМ8-6G-5915 Гайка М8-6G-5915
59 ГайкаМ10-6G-5915 Гайка М10-6G-5915
61 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
62 Шайба10Т.65Г-6402 Шайба 10Т.65Г-6402
65 ШайбаA8.01-6958 Шайба A 8.01-6958
66 ШайбаA10.01-6958 Шайба A 10.01-6958
69 ШайбаC.10.01-11371 Шайба C.10.01-11371
70 12М1-23358 Прокладка 12 М1-23358
72 ДАДВ Датчик аварийного давления масла ДАДВ
75 M043-P12 Манометр
76 MA-40-10-1/8-DB Манометр
77 GZ12LCF Переходник
79 РВД10-2SC-М18х1,5-24-560-0-90 Рукав высокого давления
82 EL12LOMDCF Тройник
83 EW12LOMDCF Угольник
87 9540 Фитинг
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
