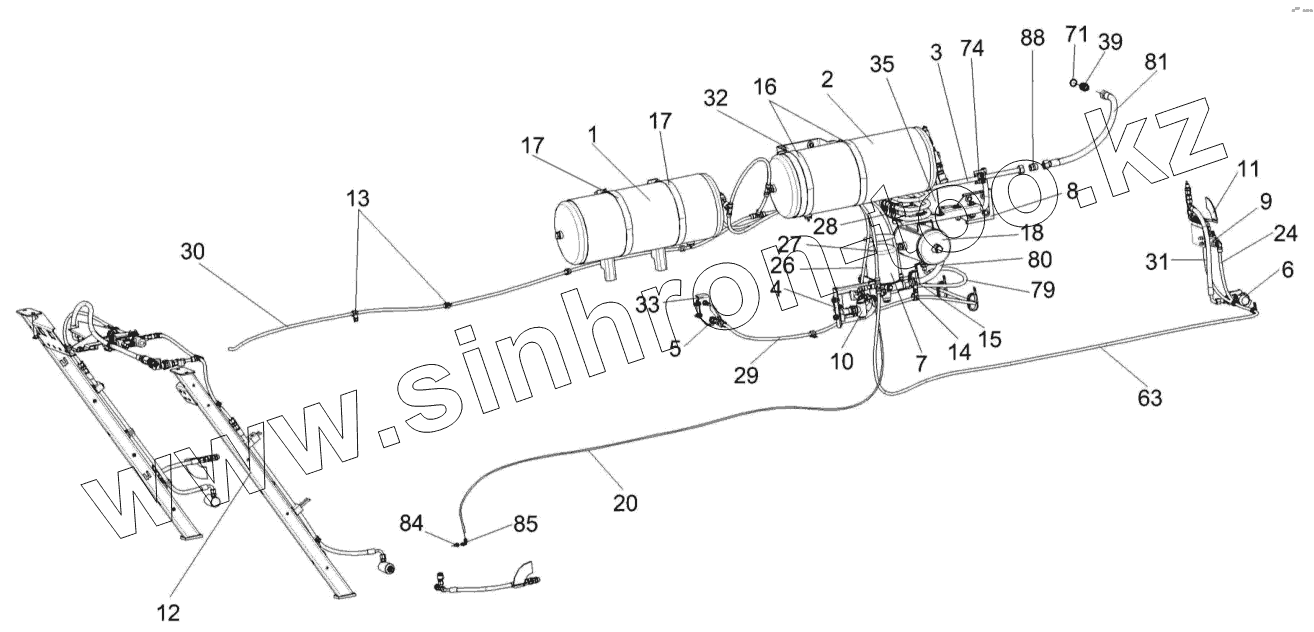

Каталог запасных частей к технике: Гомсельмаш КВК-8060. Пневмосистема КВК 0800000 (лист 1)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
20
24
26
27
28
29
30
31
32
33
35
39
71
74
79
80
81
84
85
88
Позиция на иллюстрации Заводской номер детали Название детали
КВК0800000 КВК0800000 Пневмосистема
1 КВК0800030 Ресивер
2 КВК0800050 Ресивер
3 КВК0800080 Трубопровод
4 КВК0800090 Кронштейн
5 КВК0800110 Пневмовывод
6 КВК0800120 Пневмовывод
7 КВК0800160 Регулятор давления с осушителем
8 КВК0800170 Кронштейн
9 КВК0800190 Клапан электромагнитный
10 КВК0800200 Клапан электромагнитный
11 КВК0800280 Кран
12 КВК0801000 Пневмосистема подкачки шин
13 КГС0115770-01 Хомут
14 КГС0115770-03 Хомут
15 КГС0115770-04 Хомут
16 КПК0400030 Хомут
17 ПЕА3508080 Хомут
18 УЭС-16-0800070 Ресивер регенерации
20 КВК0800005-01 Пневмотрубка
24 КВК0800006-03 Пневмотрубка
26 КВК0800006-05 Пневмотрубка
27 КВК0800006-06 Пневмотрубка
28 КВК0800006-07 Пневмотрубка
29 КВК0800006-08 Пневмотрубка
30 КВК0800006-09 Пневмотрубка
31 КВК0800006-10 Пневмотрубка
32 КВК0800401 Кронштейн
33 КВК0800405 Кронштейн
35 КВК0800423 Экран защитный
39 КВС-5-0800607 Штуцер
71 26М1-23358 Прокладка
74 218PPH Зажим 218 PPH
79 РВД 10-2SC-М18х1, 5-24-560-0-90 Рукав высокого давления
80 РВД16-2SC-М26х1,5-24-560-0-90 Рукав высокого давления
81 РВД16-PTFE-М26х1,5-24-600 Рукав высокого давления
84 Фитинг25201/8-1/8 Фитинг 2520 1/8-1/8
85 Фитинг15416/4-1/8 Фитинг 1541 6/4-1/8
88 G18LCFX Штуцер
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
