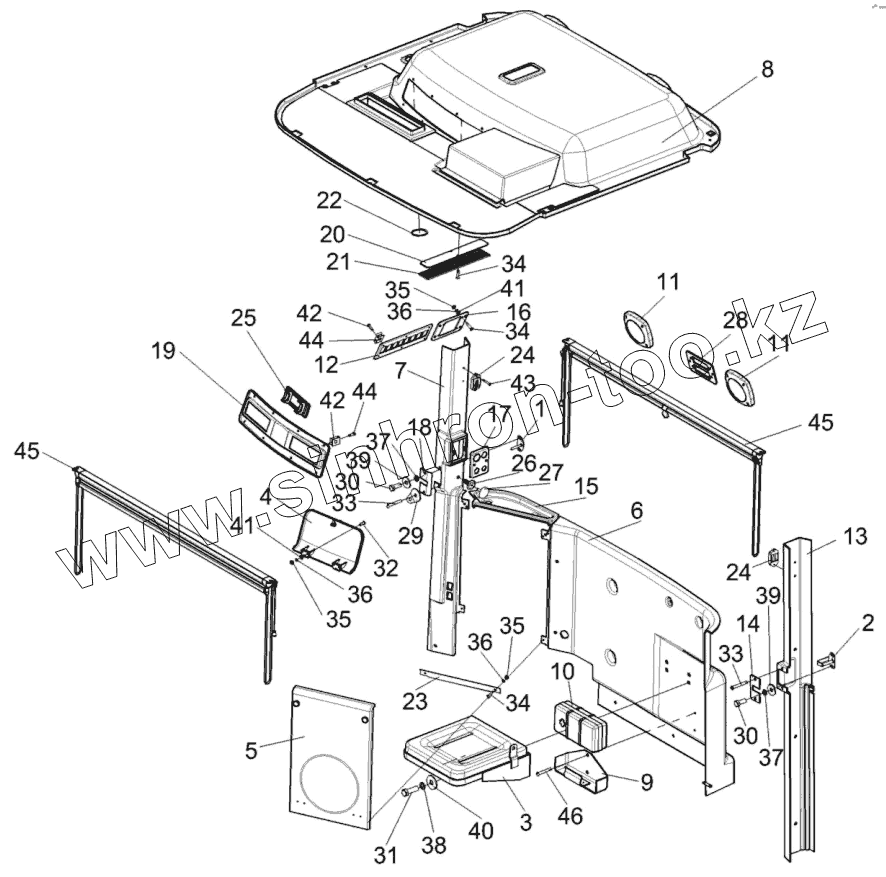

Каталог запасных частей к технике: Гомсельмаш КВК-8060. Кабина КВК 0120000 (лист 3)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
30
31
32
33
33
34
34
34
35
35
35
36
36
36
37
37
38
39
39
40
41
41
42
42
43
44
44
45
45
46
Позиция на иллюстрации Заводской номер детали Название детали
КВК0120000 КВК0120000 Кабина
1 КВК0120270 Кронштейн
2 КВК0120350 Кронштейн
3 КВК0120430 Сиденье
4 КВК0120440 Крышка
5 КВК0120460 Крышка
6 КВК0120470 Облицовка
7 КВК0120500 Облицовка стойки
8 КВК0120540-01 Облицовка
9 КЛС0120650 Корпус
10 РСМ10.04.21.120 Аптечка
11 СЭУ0200670 Крышка
12 КВК0120014 Панель
13 КВК0120018Б Облицовка стойки
14 КВК0120019 Крышка
15 КВК0120022 Панель
16 КВК0120047 Панель
17 КВК0120057 Крышка
18 КВК0120058 Крышка
19 КВК0120059 Панель
20 КВК0120062 Фильтр
21 КВК0120063 Решетка
22 КВК0120064 Кольцо
23 КВК0120473 Уголок
24 А30.09.011 Крючок для одежды
25 КЗК-12-0120045 Крышка
26 КЗК-12-0120077 Держатель
27 КЗК-12-0120078 Фиксатор
28 УЭС-16-0200023 Панель
29 УЭС-16-0200453-01 Платик
30 БолтМ8-6eх20-7796 Болт М8-6eх20-7796
31 БолтМ10-6eх25-7796 Болт М10-6eх25-7796
32 ВинтB.М4-6eх12-17473 Винт B.М4-6eх12-17473
33 ВинтB.М5-6eх30-17473 Винт B.М5-6eх30-17473
34 ВинтB2.М4-6eх14-17475 Винт B2.М4-6eх14-17475
35 ГайкаМ4-6G-5927 Гайка М4-6G-5927
36 Шайба4.65Г-6402 Шайба 4.65Г-6402
37 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
38 Шайба10Т.65Г-6402 Шайба 10Т.65Г-6402
39 ШайбаA8.01-6958 Шайба A 8.01-6958
40 ШайбаA10.01-6958 Шайба A 10.01-6958
41 ШайбаC.4.01-11371 Шайба C.4.01-11371
42 Винт2-5х2х25-10620 Винт 2-5х2х25-10620
43 Шуруп3,5х25 Шуруп саморез
44 6430-5325264 Держатель
45 XHB.016-00 Шторка солнцезащитная
46 Винт4,2х25 Винт 4,2х25
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
