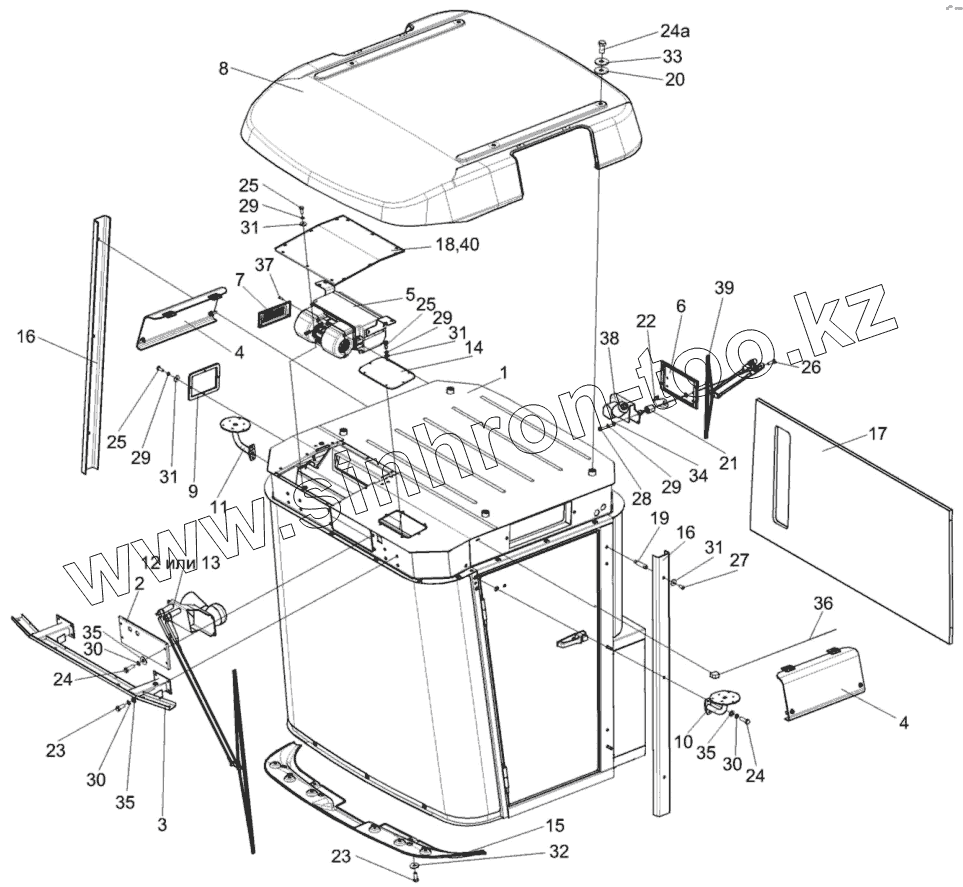

Каталог запасных частей к технике: Гомсельмаш КВК-8060. Кабина КВК 0120000 (лист 1)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
23
24
24
24a
25
25
25
26
27
28
29
29
29
29
30
30
30
31
31
31
31
32
33
34
35
35
35
36
37
38
39
40
Позиция на иллюстрации Заводской номер детали Название детали
КВК0120000 КВК0120000 Кабина
1 КВК0120010 Каркас
2 КВК0120310 Крышка
3 КВК0120480 Фародержатель
4 КВК0120510 Крышка
5 КВК0120530 Установка испарителя
6 КВК0120580 Крышка
7 КВК0120610 Клапан
8 КВК0120620 Крыша
9 КГС0120920 Крышка
10 КЗК-12-0120410 Кронштейн
11 КЗК-12-0120410-01 Кронштейн
12 КЗК-12-0120810 Установка стеклоочистителя
13 КЗК-12-0120810-01 Установка стеклоочистителя
14 СЭУ0200380 Люк
15 КВК0120009 Молдинг
16 КВК0120051 Кожух
17 КВК0120072 Обивка
18 КВК0120465 Крышка
19 КВК0120608 Ось
20 СЭУ0200068 Прокладка
21 СЭУ0200828 Втулка
22 УЭС0200484 Кронштейн
23 БолтМ8-6eх20-7796 Болт М8-6eх20-7796
24 БолтМ8-6eх25-7796 Болт М8-6eх25-7796
24a БолтМ12-6eх25-7796 Болт М12-6eх25-7796
25 БолтМ6-6eх16-7798 Болт М6-6eх16-7798
26 БолтМ6-6eх20-7798 Болт М6-6eх20-7798
27 ВинтВ.М6-6eх12-17473 Винт В.М6-6eх12-17473
28 ГайкаМ6-6G-5915 Гайка М6-6G-5915
29 Шайба6.65Г-6402 Шайба 6.65Г-6402
30 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
31 ШайбаA6.01-6958 Шайба A 6.01-6958
32 ШайбаA8.01-6958 Шайба A 8.01-6958
33 ШайбаA12.01-6958 Шайба A 12.01-6958
34 ШайбаC.6.01-11371 Шайба C.6.01-11371
35 ШайбаC.8.01-11371 Шайба C.8.01-11371
36 2102.7903 Антенна автомобильная штыревая 2102.7903
37 Винт4,2х25 Винт 4,2х25
38 192090021 Моторедуктор
39 303.00.00 Пантографное устройство
40 SD-69 Профиль самоклеющийся
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
