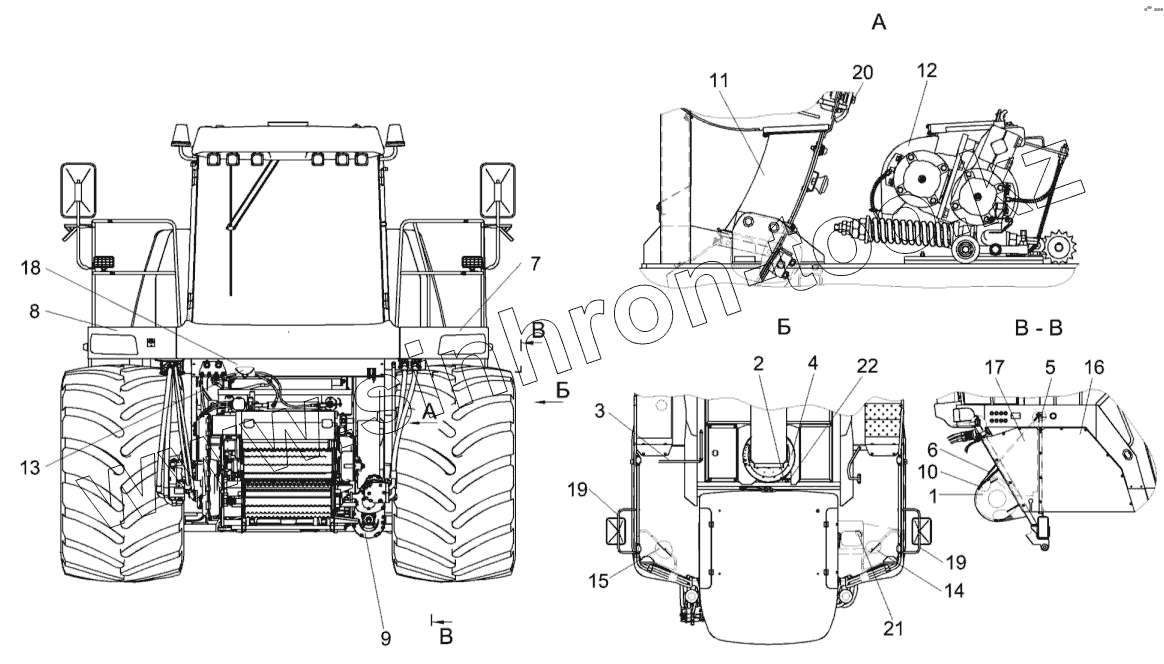

Каталог запасных частей к технике: Гомсельмаш КВК-8060. Измельчитель самоходный КВК 0100000-01 (вид спереди)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
КВК0100000-01 КВК0100000-01 Измельчитель самоходный
1 КВК0100070 Ограждение
2 КВК0100080 Кронштейн
3 КВК0100100 Цепь
4 КВК0100140 Крышка
5 КВК0100150-01 Стойка
6 КВК0100510 Ограждение
7 КВК0100530 Маска
8 КВК0100530-01 Маска
9 КВК0104100 Редуктор
10 КВК0130000 Привод измельчающего барабана
11 КВК0141600 Проставка
12 КВК0149000 Устройство доизмельчающее
13 КВК0602000Б Гидросистема рулевого управления и силовых гидроцилиндров
14 КВК0100406 Люк
15 КВК0100406-01 Люк
16 КВК0100408 Ограждение
17 КВК0100409-01 Ограждение
18 КВК0100412 Панель
19 КВК0100804 Труба
20 КВС-1-0100445А Скоба
21 КВС-1-0100447 Крышка
22 ДУП-01 Датчик угла поворота
