Каталог запасных частей к технике: Гомсельмаш КВК-800 ПАЛЕССЕ FS80-2. Пневмосистема КВС-2-0800000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

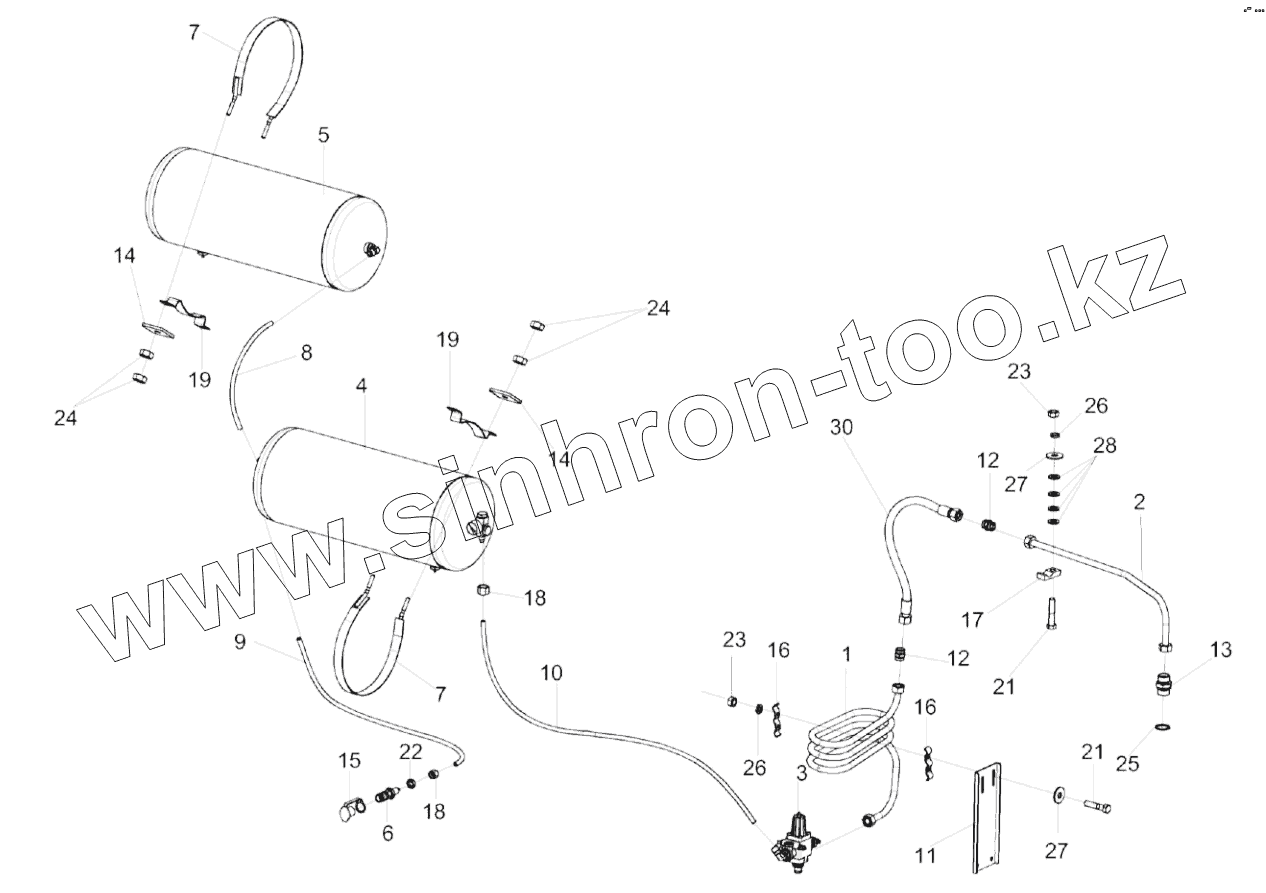

КВС-2-0800000
1
2
3
4
5
6
7
7
8
9
10
11
12
12
13
14
14
15
16
16
17
18
18
19
19
21
21
22
23
23
24
24
25
26
26
27
27
28
30
Позиция на иллюстрации Заводской номер детали Название детали
КВС-2-0800000 КВС-2-0800000 Пневмосистема
1 КВС-2-0800160 Трубопровод
2 КВС-2-0800170 Трубопровод
3 КВС-2-0800190 Регулятор давления
4 КВС-5-0800030 Ресивер
5 КВС-5-0800050 Ресивер
6 КВК0800110 Пневмовывод
7 ПЕА3508080 Хомут
8 КВС-2-0800002 Пневмотрубка
9 КВС-2-0800002-01 Пневмотрубка
10 КВС-2-0800002-02 Пневмотрубка
11 КВС-2-0800401 Кронштейн
12 ГШП0626624 Штуцер
13 КВС-5-0800607 Штуцер
14 КВС-2-0169428 Шайба
15 КЗК-12-0800001 Заглушка наружная
16 КЗК-12-0800408 Скоба
17 УЭС0602522 Прижим
18 УЭС-7-0800624-01 Гайка
19 887Б-3513091 Прокладка воздушного баллона
20 БолтМ8-6ех35-7796 Болт М8-6ех35-7796
21 БолтМ8-6ех40-7796 Болт М8-6ех40-7796
22 ГайкаМ18х1,5-6G-2526 Гайка М18х1,5-6G-2526
23 ГайкаМ8-6G-5915 Гайка М8-6G-5915
24 ГайкаМ10-6G-5915 Гайка М10-6G-5915
25 Прокладка26М1-23358 Прокладка
26 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
27 ШайбаС8.01-6958 Шайба С8.01-6958
28 ШайбаС.8.01-11371 Шайба С.8.01-11371
29 2-0160986-2 Лента стяжная
30 РВД16-PTFE-М26х1,5-24°-600 Рукав высокого давления
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
