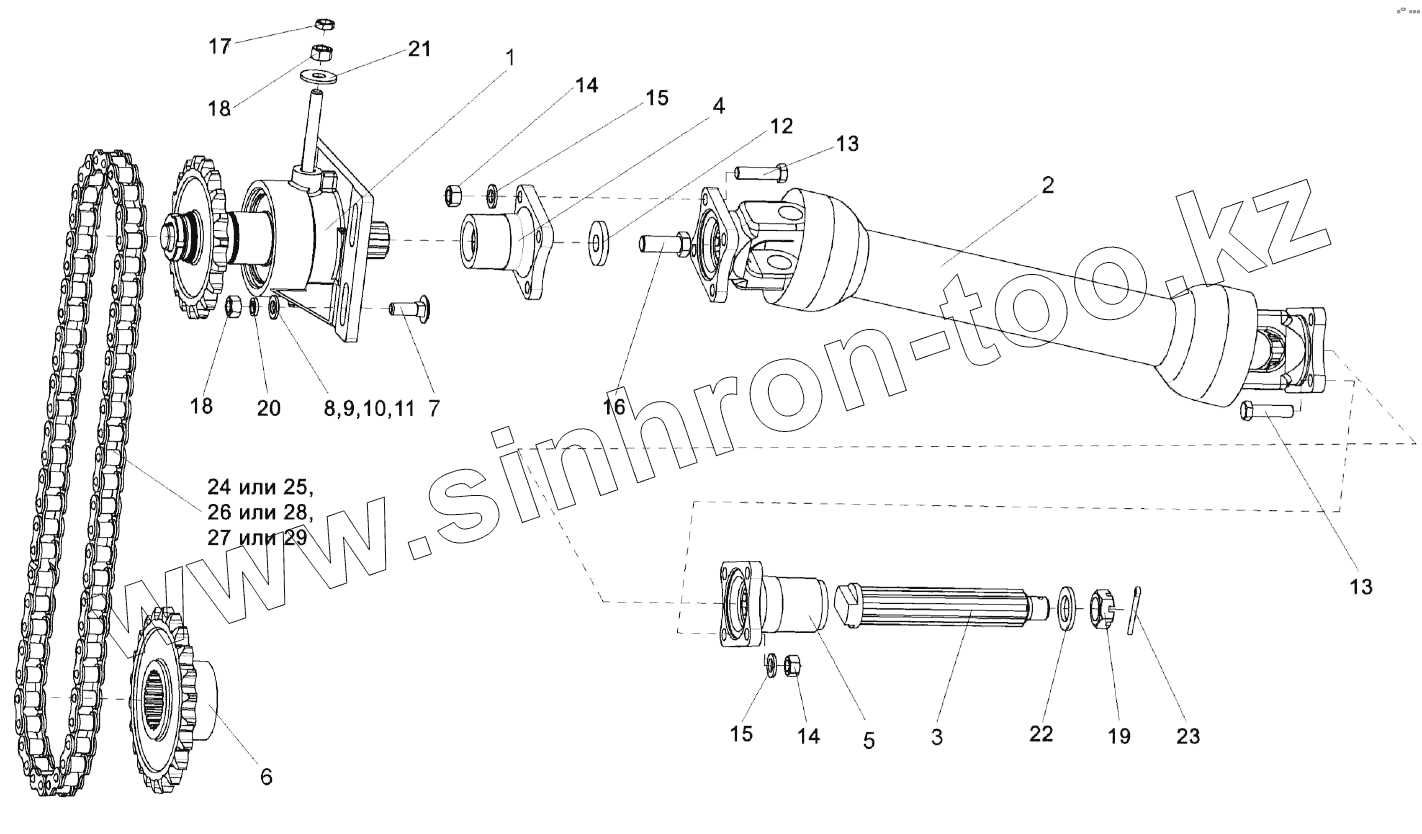

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80). Установка карданного вала КВС-1-0119000-01

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

13

14

14

15

15

16

17

18

18

19

20

21

22

23

24

25

26

27

28

29

Позиция на иллюстрации	Заводской номер детали		Название детали
1	КВС-1-0111170А		Контрпривод
2	КВС-1-0119000-01		Вал карданный
3	КВС-1-0111621		Вал
4	КВС-1-0111622		Фланец
5	КВС-1-0111623		Фланец
6	КВС-1-0111624		Звездочка
7	КВС-1-0111629-03		Болт
8	КВС-1-0120401		Шайба регулировочная
9	КВС-1-0120401-01		Шайба регулировочная
10	КВС-1-0142625		Шайба
11	ПКК0202449-01		Прокладка
12	ПКК0100426		Шайба
13	УЭС0100601		Болт
14	УЭС0100602		Гайка
15	УЭС0100607		Шайба
16	БолтМ16-LH-6ех40-7796		Болт М16-LH-6ех40-7796
17	ГайкаМ12-6G-2526		Гайка М12-6G-2526
18	ГайкаМ12-6G-5915		Гайка М12-6G-5915
19	ГайкаМ24х2-6G-5935		Гайка М24х2-6G-5935
20	Шайба12Т.65Г-6402		Шайба 12Т.65Г-6402
21	ШайбаC12.01-6958		Шайба C 12.01-6958
22	ШайбаС.24.01-11371		Шайба С.24.01-11371
23	Шплинт5х40-397		Шплинт 5х40-397
24	ЦЕП0004034		Цепь
25	ЦЕП0004073		Цепь 16B-1
26	Звено		Звено к цепи
27	Звено		Звено к цепи
28	16B-1ISO606		Звено соединительное
29	16B-1ISO606		Звено соединительное
