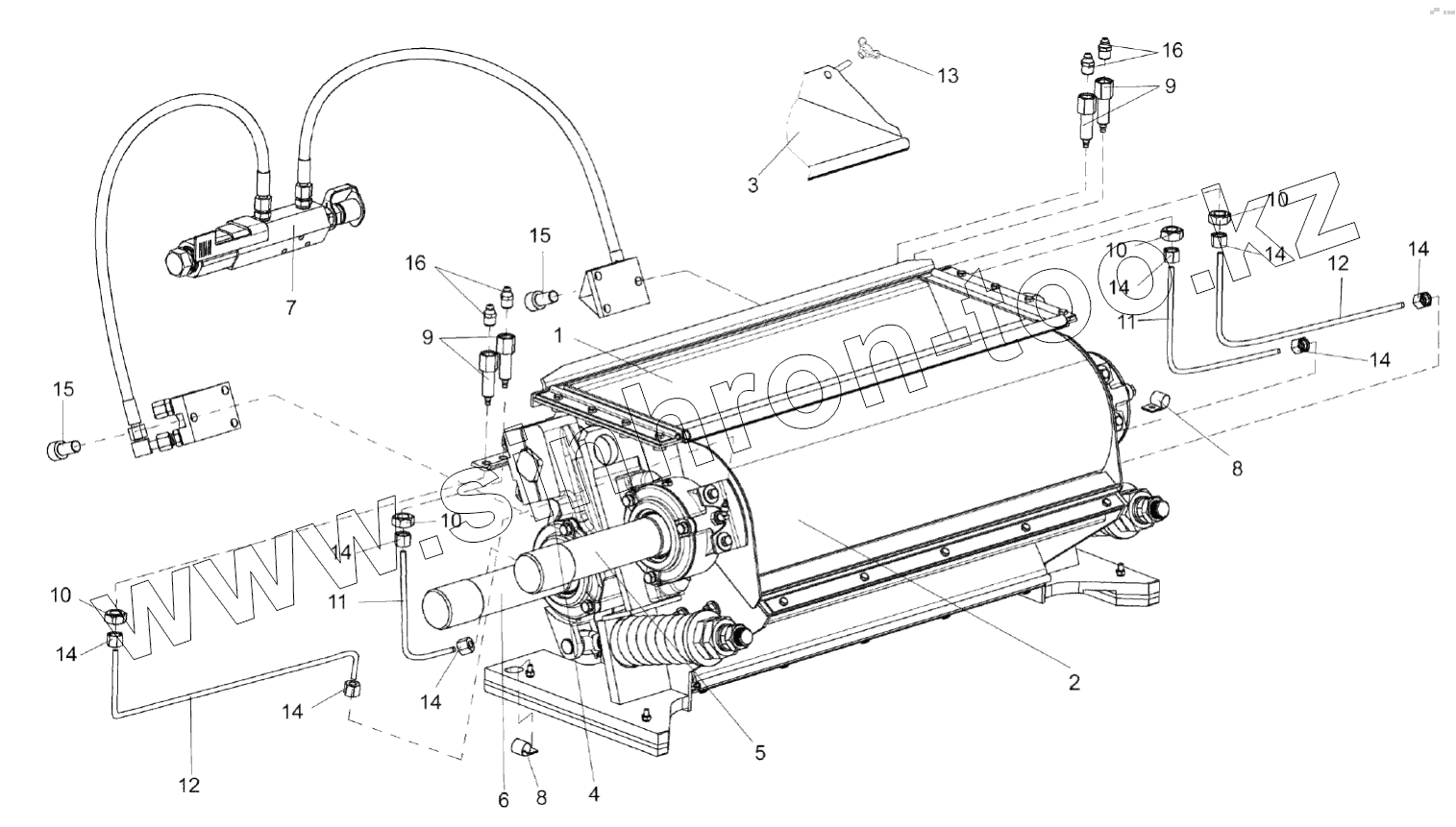

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-7). Устройство доизмельчающее КВС-1-0148310

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
8
9
9
10
10
10
10
11
11
12
12
13
14
14
14
14
14
14
14
14
15
15
16
16
Позиция на иллюстрации Заводской номер детали Название детали
КВС-1-0148310 КВС-1-0148310 Устройство доизмельчающее
1 КВС-1-0148320 Корпус
2 КВС-1-0148380 Кожух верхний
3 КВС-1-0148400 Крышка
4 КВС-1-0148140 Кожух нижний
5 КВС-1-0148600 Валец верхний
6 КВС-1-0148610 Валец нижний
7 КВС-1-0603000 Гидросистема регулировки зазора
8 УЭС0700800-02 Хомут
9 КВС-1-0115619 Штуцер
10 КВС-1-0115624 Гайка
11 КВС-1-0148001 Трубка
12 КВС-1-0148001-01 Трубка
13 КИС0120400 Гайка
14 УЭС-7-0800619 Гайка
15 ВинтМ10-6ех20-11738 Винт М10-6ех20-11738
16 1.2-19853 Масленка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
