Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-7). Установка щитков КВС-7-0156000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
6
6
7
7
7
7
7
8
8
9
9
10
11
12
13
14
15
16
17
17
19
19
19
19
19
19
20
20
20
21
21
21
21
21
21
21
21
21
21
22
22
22
22
22
22
22
22
22
22
22
22
22
23
23
23
23
23
23
23
23
23
23
23
23
23
24

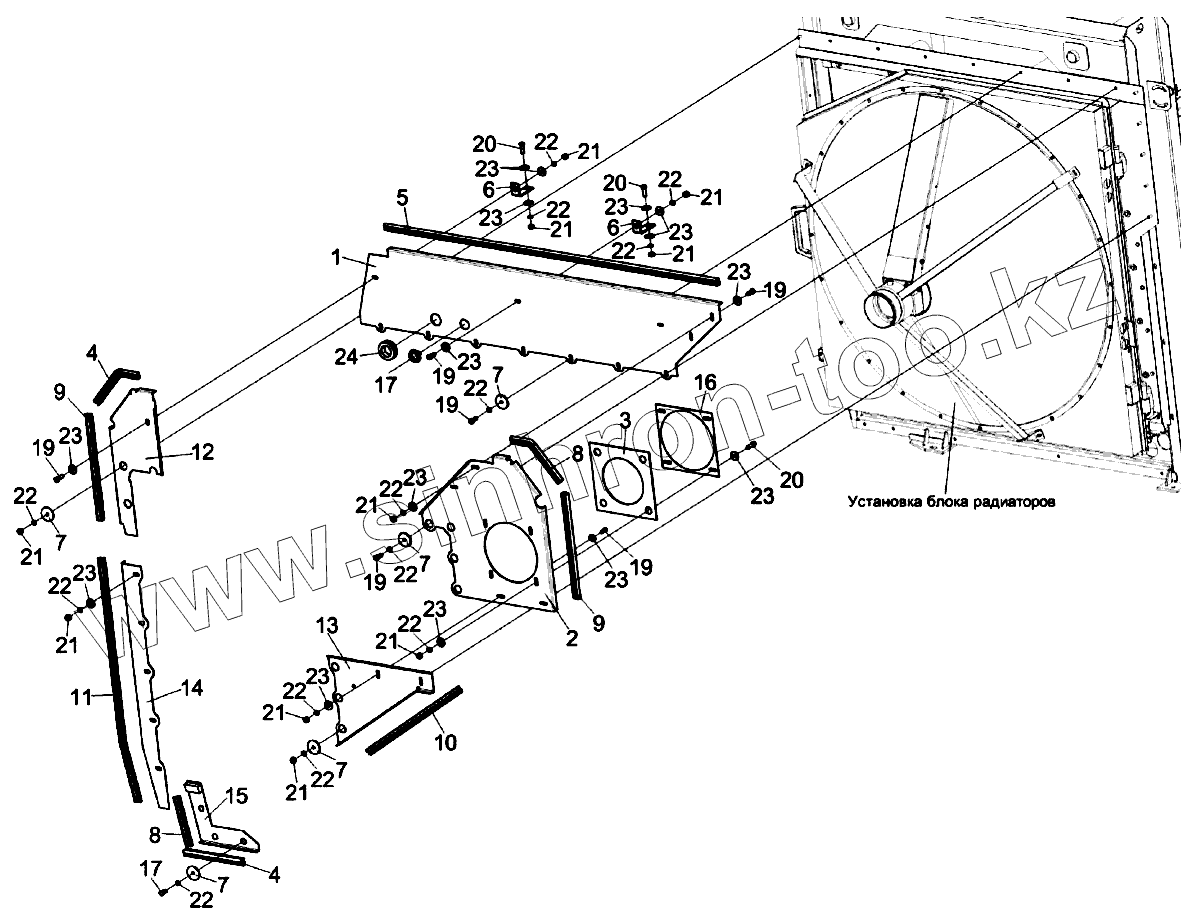

Позиция на иллюстрации Заводской номер детали Название детали
КВС-7-0156010 КВС-7-0156010 Щит верхний
КВС-7-0156020 КВС-7-0156020 Щит левый
КВС-2-0156110А КВС-2-0156110А Щит левый
КВС-2-0156130Б КВС-2-0156130Б Щит правый
КВС-2-0156140Б КВС-2-0156140Б Щит правый
КВС-2-0156160А КВС-2-0156160А Щит нижний
КВС-7-0156000 КВС-7-0156000 Установка щитов
1 КВС-7-0156401 Щит верхний
2 КВС-7-0156402 Щит левый
3 КВС-1-0156001А Прокладка
4 КВС-1-0156011 Уплотнитель 2107-6107018М
5 КВС-1-0156011-04 Уплотнитель 2107-6107018М
6 КВС-1-0156402 Кронштейн
7 КВС-1-0156404 Шайба
8 КВС-2-0156021-01 Уплотнитель
9 КВС-2-0156021-02 Уплотнитель 2107-6107018М
10 КВС-2-0156021-03 Уплотнитель
11 КВС-2-0156021-04 Уплотнитель
12 КВС-2-0156423В Щит правый
13 КВС-2-0156424А Щит левый
14 КВС-2-0156425Б Щит правый
15 КВС-2-0156427А Щит нижний
16 КВС-5-0156404 Прижим
17 КГС0120032-01 Втулка
18 БолтМ8-6eх16-7796 Болт М8-6eх16-7796
19 БолтМ8-6eх20-7796 Болт М8-6eх20-7796
20 БолтМ8-6eх25-7796 Болт М8-6eх25-7796
21 ГайкаМ8-6G-5915 Гайка М8-6G-5915
22 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
23 ШайбаC8.01-6958 Шайба C 8.01-6958
24 529И-3724065 Втулка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
