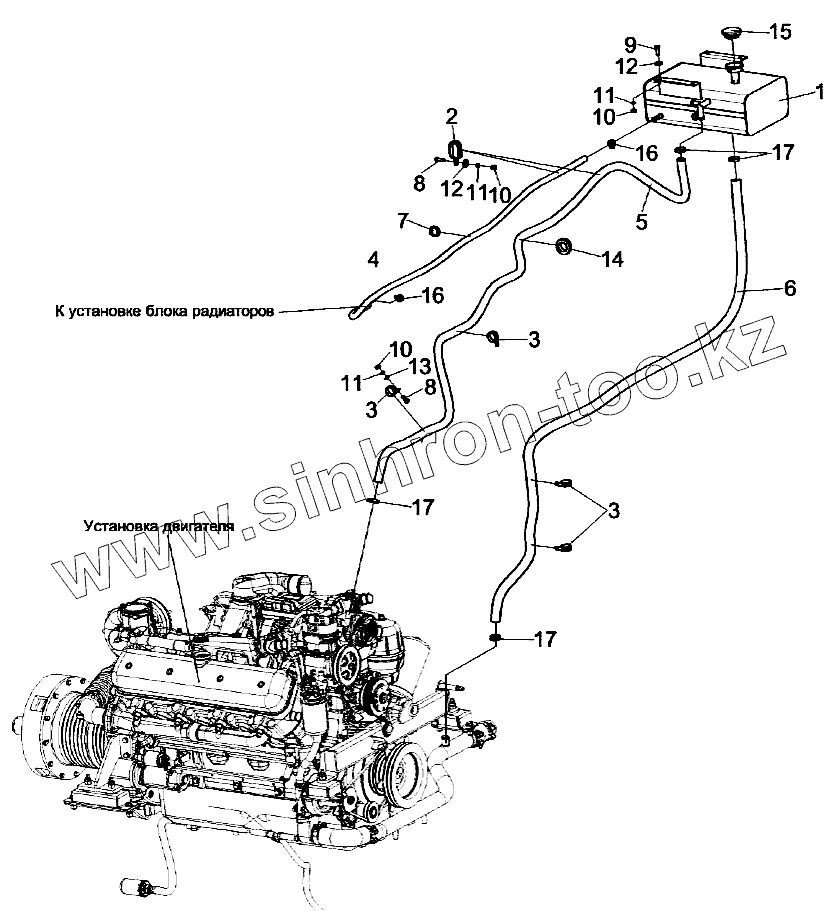

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-7). Установка бачка расширительного КВС-7-0154000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
4
5
6
7
8
8
9
10
10
10
11
11
11
12
12
13
14
15
16
16
17
17
17
Позиция на иллюстрации Заводской номер детали Название детали
КВС-2-0154000Б КВС-2-0154000Б Бачок расширительный
КВС-7-0154000 КВС-7-0154000 Установка бачка расширительного
1 КВС-2-0154030 Бачок расширительный
2 КВС-5-0154300 Хомут
3 КЗР0700800-07 Хомут
4 КВС-2-0154002 Рукав 10х17,5-1-10362
5 КВС-2-0154004 Рукав 22X32-1,47-10362
6 КВС-5-0154011 Рукав 28X38-1,47-10362
7 КГС0120032-01 Втулка
8 БолтМ8-6eх20-7796 Болт М8-6eх20-7796
9 БолтМ8-6eх25-7796 Болт М8-6eх25-7796
10 ГайкаМ8-6G-5915 Гайка М8-6G-5915
11 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
12 ШайбаC8.01-6958 Шайба C 8.01-6958
13 ШайбаC.8.05-11371 Шайба C.8.05-11371
14 529И-3724065 Втулка
15 А21.01.270-2 Пробка
16 TORRO16-27/9C7W2 Хомут червячный
17 TORRO25-40/9C7W2 Хомут червячный
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
