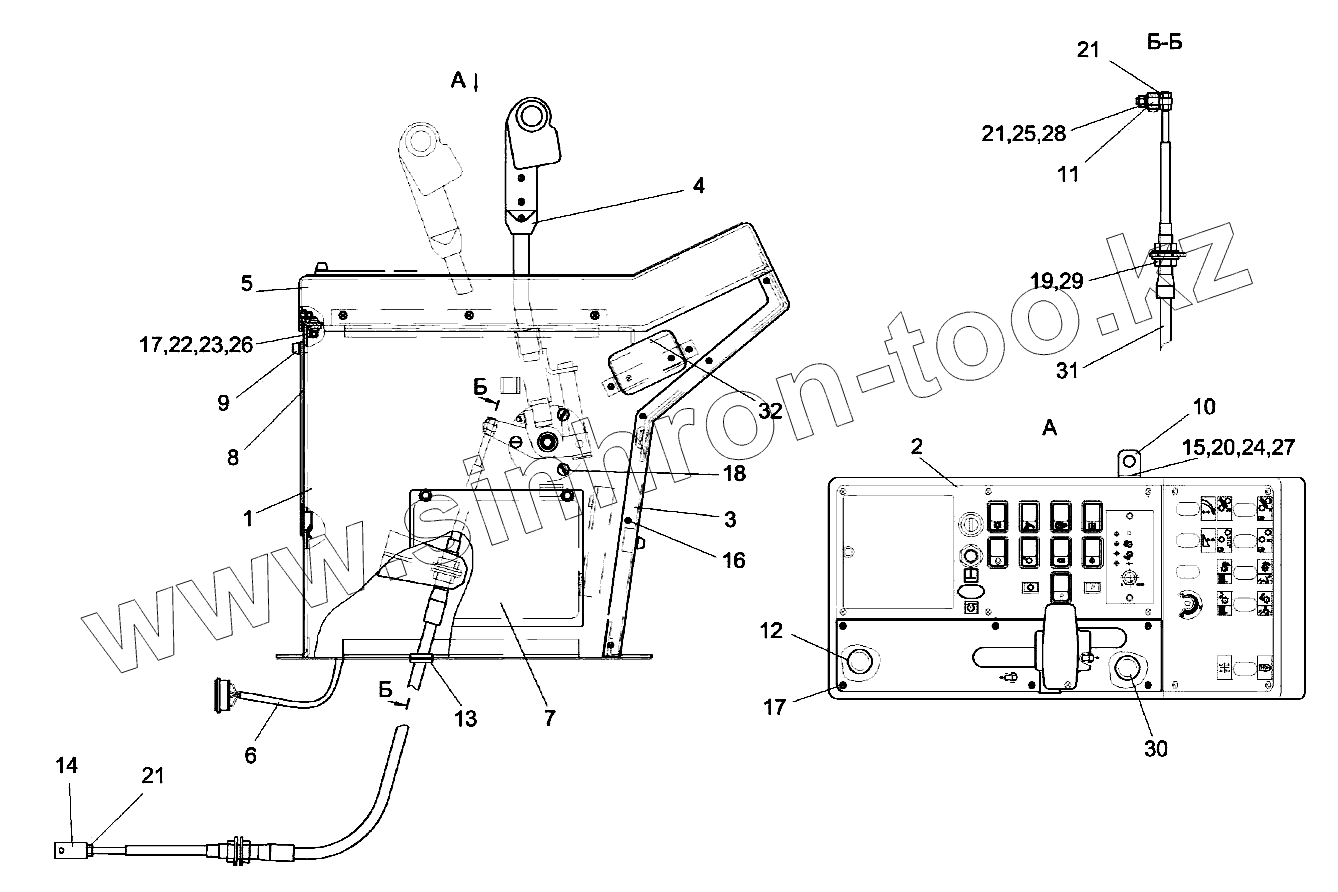

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-7). Пульт управления КВС-7-0129050

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
21
21
22
23
24
25
26
27
28
29
30
31
32
Позиция на иллюстрации Заводской номер детали Название детали
КВС-7-0129050 КВС-7-0129050 Пульт управления
1 КВС-2-0129360А Корпус
2 КВС-2-0129540 Панель
3 КВС-2-0129740 Панель
4 КВС-5-0129550 Привод
5 КВС-1-0129710 Крышка
6 КВС-7-0725000 Электрооборудование пульта управления
7 КВС-1-0129770 Крышка
8 КВС-1-0129830 Крышка
9 РСМ10.04.20.630 Ручка
10 КВС-1-0129431 Кронштейн
11 КВС-1-0129628 Ось
12 КЗК0120012 Заглушка
13 КИС0140061-01 Втулка
14 УЭС0301601-01 Вилка
15 БолтМ6-6eх16-7798 Болт М6-6eх16-7798
16 Винт2-4х10-10619 Винт 2-4х10-10619
17 ВинтB.М5-6eх20-17473 Винт B.М5-6eх20-17473
18 ВинтB2.М8-6eх16-17475 Винт B2.М8-6eх16-17475
19 ГайкаМ16х1,5-LH-2526 Гайка М16х1,5-LH-2526
20 ГайкаМ6-6G-5015 Гайка М6-6G-5015
21 ГайкаМ8-6G-5915 Гайка М8-6G-5915
22 ГайкаМ5-6G-5927 Гайка М5-6G-5927
23 Шайба5.65Г-6402 Шайба 5.65Г-6402
24 Шайба6Т.65Г-6402 Шайба 6Т.65Г-6402
25 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
26 ШайбаC.5.01-11371 Шайба C.5.01-11371
27 ШайбаC.6.01-11371 Шайба C.6.01-11371
28 ШайбаC.8.01-11371 Шайба C.8.01-11371
29 ШайбаC.18.01-11371 Шайба C.18.01-11371
30 РСМ-10.04.20.045 Заглушка
31 113-075-07000 Трос дистанционного управления
32 80-8203010 Пепельница
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
