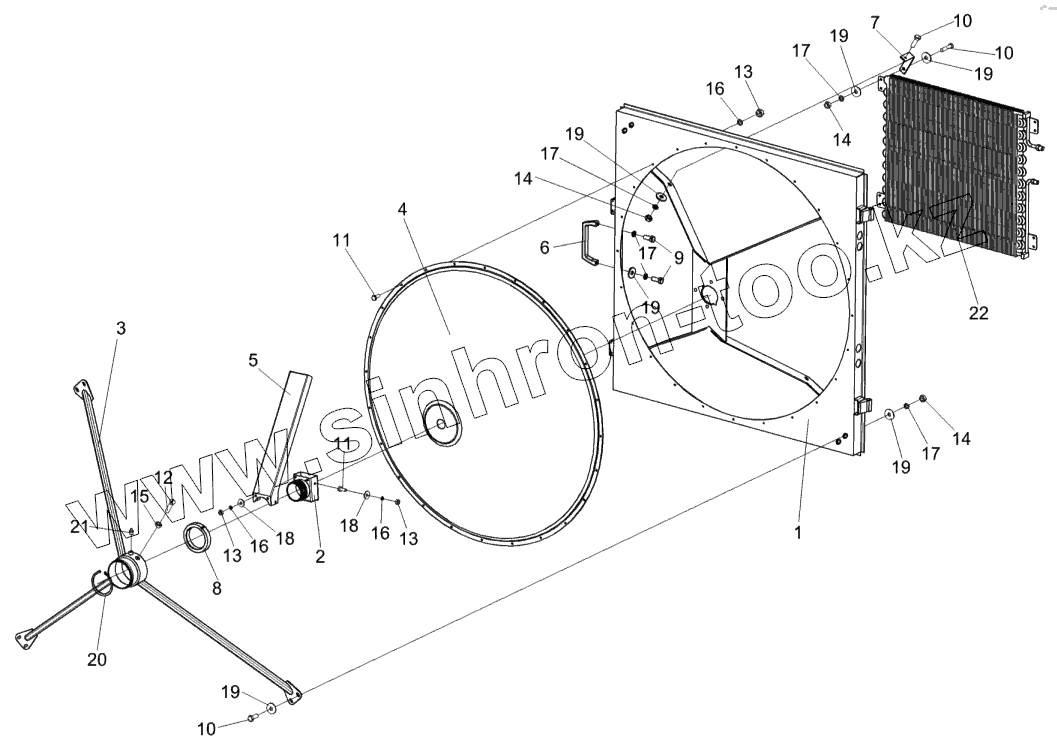

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5). Воздухозаборник КВС-5-0155000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
10
10
11
11
12
13
13
13
14
14
14
15
16
16
16
17
17
17
17
18
18
19
19
19
19
19
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
КВС-5-0155000 КВС-5-0155000 Воздухозаборник
1 КВС-5-0155030А Корпус
2 КВС-5-0155040 Корпус
3 КВС-5-0155050 Опора
4 КВС-5-0155060 Сетка
5 КВС-5-0155130 Пылесъемник
6 КВС-1-0155360 Ручка
7 КВС-5-0155415 Уголок
8 КВС-1-0155001 Корпус
9 БолтМ8-6eх20-7796 Болт М8-6eх20-7796
10 БолтМ8-6eх25-7796 Болт М8-6eх25-7796
11 БолтМ6-6eх16-7798 Болт М6-6eх16-7798
12 ВинтB.М5-6eх20-17473 Винт B.М5-6eх20-17473
13 ГайкаМ6-6G-5915 Гайка М6-6G-5915
14 ГайкаМ8-6G-5915 Гайка М8-6G-5915
15 ГайкаМ5-6G-5927 Гайка М5-6G-5927
16 Шайба6Т.65Г-6402 Шайба 6Т.65Г-6402
17 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
18 ШайбаС6.01-6958 Шайба С6.01-6958
19 ШайбаС8.01-6958 Шайба С8.01-6958
20 В100-13942 Кольцо В100-13942
21 1.2-19853 Масленка
22 99-000503-00 Конденсатор
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
