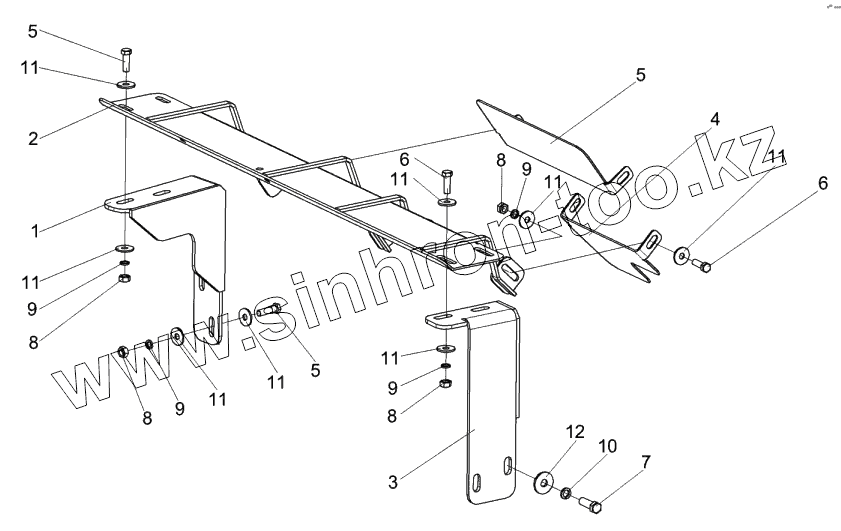

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5). Установка щитов КВС-5-0156060

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
5
6
6
7
8
8
8
8
9
9
9
9
10
11
11
11
11
11
11
11
11
12
Позиция на иллюстрации Заводской номер детали Название детали
КВС-5-0156060 КВС-5-0156060 Установка щитов
1 КВС-5-0156070 Кронштейн
2 КВС-5-0156080 Опора
3 КВС-5-0156090 Кронштейн
4 КВС-5-0156406 Крыло
5 КВС-5-0156407 Крыло
6 БолтМ8-6eх25-7796 Болт М8-6eх25-7796
7 БолтМ10-6eх30-7796 Болт М10-6eх30-7796
8 ГайкаМ8-6G-5915 Гайка М8-6G-5915
9 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
10 Шайба10Т.65Г-6402 Шайба 10Т.65Г-6402
11 ШайбаA8.01-6958 Шайба A 8.01-6958
12 ШайбаA10.01-6958 Шайба A 10.01-6958
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
