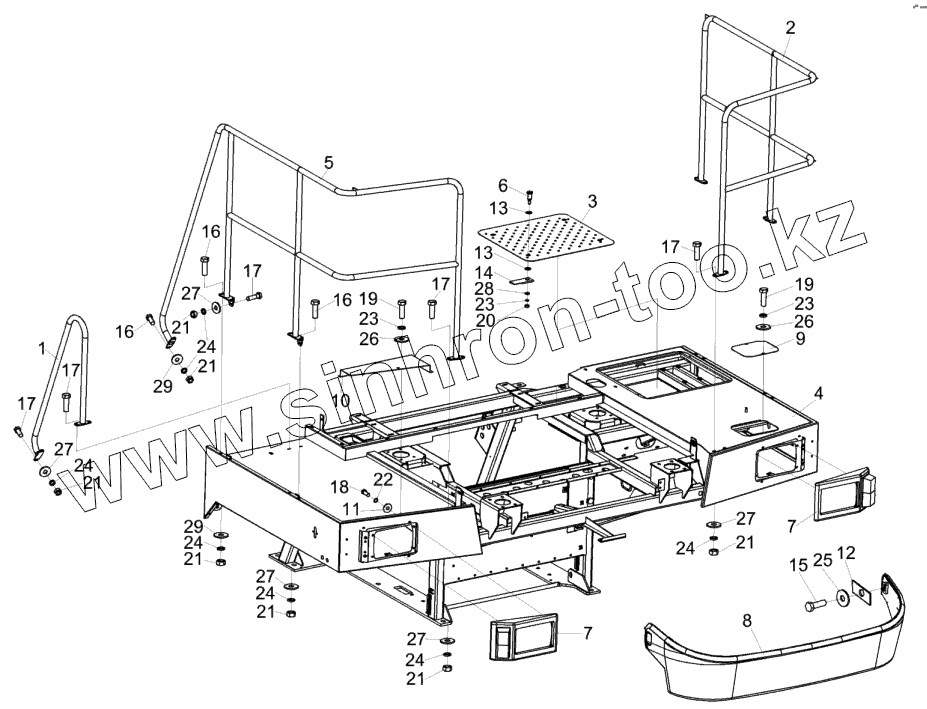

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5). Установка площадки входа КВС-2-0124000

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

6

7

7

8

9

10

11

12

13

13

14

15

16

16

16

17

17

17

17

17

18

19

19

20

21

21

21

21

21

21

21

22

23

23

23

24

24

24

24

24

24

25

26

26

27

27

27

27

27

28

29

29

Позиция на иллюстрации	Заводской номер детали		Название детали
1	КВС-1-0100200		Поручень
2	КВС-1-0125020		Поручень
3	КВС-2-0100450		Люк
3	КВС-2-0100440		Люк
4	КВС-2-0124000		Площадка входа
5	КВС-2-0125010		Поручень
6	КВС-2-0702602		Палец
7	КЗК0100260-01		Маска
8	СЭУ1000500		Бампер
9	КВС-1-0100447		Крышка
10	КВС-1-0124453		Крышка
11	СТВ0105627		Шайба
12	УЭС0200499		Накладка
13	УЭС1000001		Шайба
14	УЭС1000507		Фиксатор
15	БолтМ12х1,25-6ех40-7796		Болт М12х1,25-6ех40-7796
16	БолтМ8-6ех20-7802		Болт М8-6ех20-7802
17	БолтМ8-6ех25-7802		Болт М8-6ех25-7802
18	ВинтВ.М4-6ех16-17473		Винт В.М4-6ех16-17473
19	ВинтВ.М6-6ех12-17473		Винт В.М6-6ех12-17473
20	ГайкаМ6-6G-5915		Гайка М6-6G-5915
21	ГайкаМ8-6G-5915		Гайка М8-6G-5915
22	Шайба4.65Г-6402		Шайба 4.65Г-6402
23	Шайба6Т.65Г-6402		Шайба 6Т.65Г-6402
24	Шайба8Т.65Г-6402		Шайба 8Т.65Г-6402
25	Шайба12Т.65Г-6402		Шайба 12Т.65Г-6402
26	ШайбаС6.01-6958		Шайба С6.01-6958
27	ШайбаС8.01-6958		Шайба С8.01-6958
28	ШайбаС.6.01-11371		Шайба С.6.01-11371
29	ШайбаС8.01-11371		Шайба С8.01-11371

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
