Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5). Установка капотов КВС-2-0160000-03

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
23
23

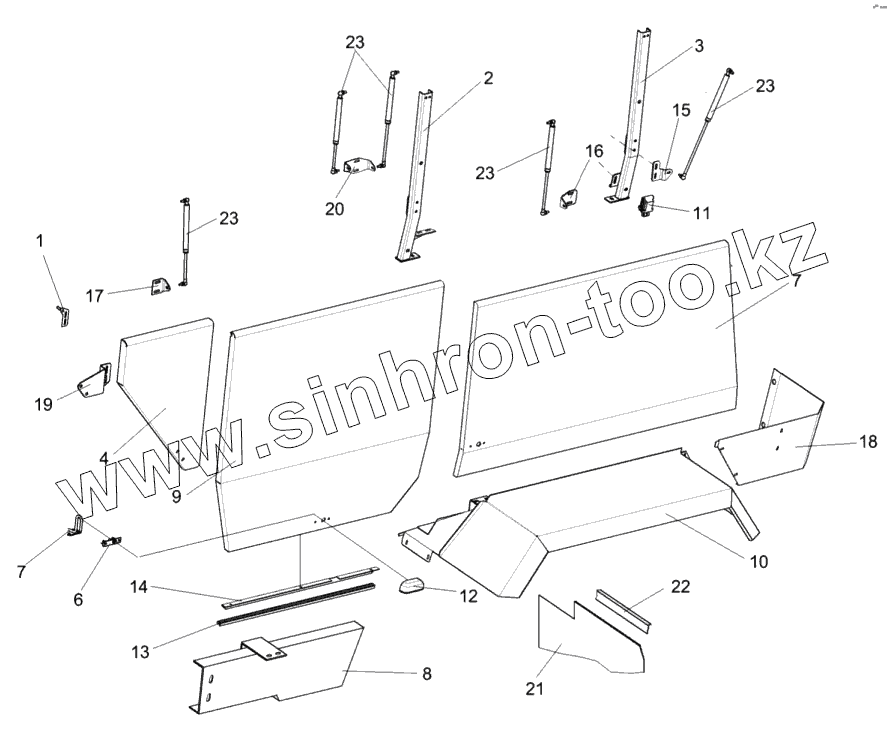

Позиция на иллюстрации Заводской номер детали Название детали
КВС-2-0160000-03 КВС-2-0160000-03 Установка капотов
1 КВС-1-0160040 Кронштейн
2 КВС-1-0160060 Стойка
3 КВС-1-0160060-03 Стойка
4 КВС-1-0160070 Щиток
5 КВС-1-0160120 Капот
6 КВС-1-0160240 Замок
7 КВС-1-0160260 Зацеп
8 КВС-2-0160050А Щиток
9 КВС-2-0160090 Капот
10 КВС-2-0161040А Крыло
11 УЭС1100140 Замок
12 КВС-1-0160005 Рукоятка
13 КВС-1-0160006-01 Уплотнение
14 КВС-1-0160404 Уголок
15 КВС-1-0160406 Кронштейн
16 КВС-1-0160407 Кронштейн
17 КВС-1-0160408 Кронштейн
18 КВС-2-0160411 Щиток
19 КВС-1-0160456 Кронштейн
20 КВС-1-0160479 Кронштейн
21 КВС-1-0161012А Брызговик
22 КВС-1-0161417А Планка
23 11.6308010-40 Пружина газовая
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
