Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5). Установка глушителя КВС-5-0157100

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
24
24
25
26
27
28
29
30
30
30
30
30
30
30
31
32
33
33
33
33
33
33
33
34
35
35
35
35
36
36
36
37

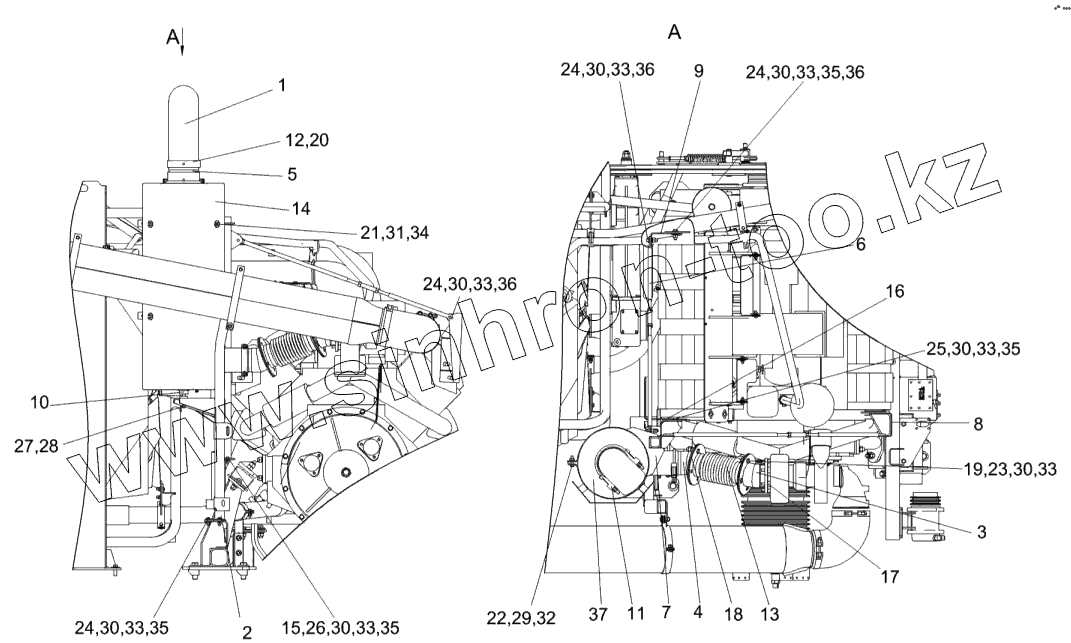

Позиция на иллюстрации Заводской номер детали Название детали
КВС-5-0157100 КВС-5-0157100 Установка глушителя
1 КВС-1-0157030 Труба выхлопная
2 КВС-5-0150440 Стойка
3 КВС-5-0157120 Патрубок
4 КВС-5-0157130 Труба
5 КВС-5-0157140 Переходник
6 КВС-5-0157180 Растяжка
7 КВС-5-0157200 Опора
8 КВС-5-0157220 Кронштейн
9 КВС-5-0157240 Кронштейн
10 КВС-5-0157250 Кронштейн
11 КЗК-8А-2-0106350 Хомут
12 КЗК-8А-2-0106350-01 Хомут
13 КЗК-12-3-0106420 Сильфон
14 КВС-5-0157432 Щиток
15 КВС-5-0157434 Пластина
16 КВС-5-0157439 Кронштейн
17 КВС-1-0150003 Прокладка
18 КЗК-12-3-0106017 Прокладка
19 УЭС-7-0400417 Шайба
20 УЭС-19-0400401-01 Кольцо уплотнительное
21 БолтМ8-6eх20-7796 Болт М8-6eх20-7796
22 БолтМ10-6eх40-7796 Болт М10-6eх40-7796
23 БолтМ12-6eх30-7796 Болт М12-6eх30-7796
24 БолтМ12-6eх35-7796 Болт М12-6eх35-7796
25 БолтМ12-6eх40-7796 Болт М12-6eх40-7796
26 БолтМ12-6eх45-7796 Болт М12-6eх45-7796
27 ВинтB.М12-6eх60-1482 Винт B.М12-6eх60-1482
28 ГайкаМ12-6G-2526 Гайка М12-6G-2526
29 ГайкаМ10-6G-5915 Гайка М10-6G-5915
30 ГайкаМ12-6G-5915 Гайка М12-6G-5915
31 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
32 Шайба10Т.65Г-6402 Шайба 10Т.65Г-6402
33 Шайба12Т.65Г-6402 Шайба 12Т.65Г-6402
34 ШайбаA8.01-6958 Шайба A 8.01-6958
35 ШайбаA12.01-6958 Шайба A 12.01-6958
36 ШайбаC.12.01-11371 Шайба C.12.01-11371
37 201400N Глушитель 201400N
