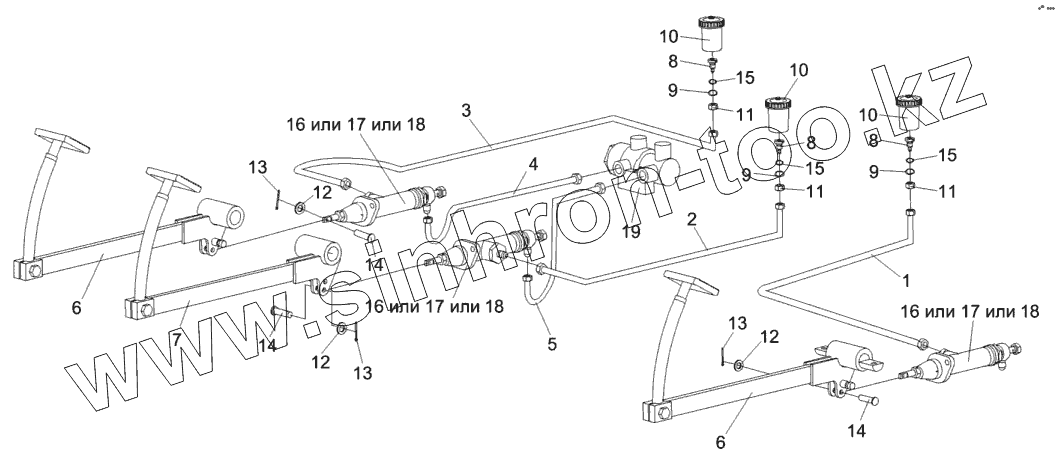

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5). Рычаги и трубопроводы площадки управления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
8
8
8
9
9
9
10
10
10
11
11
11
12
12
12
13
13
13
14
14
14
15
15
15
16
16
16
17
17
17
18
18
18
19
Позиция на иллюстрации Заводской номер детали Название детали
КВС-5-0129000-04 КВС-5-0129000-04 Площадка управления
1 КВС-1-0129150 Трубопровод
2 КВС-1-0129160 Трубопровод
3 КВС-1-0129170 Трубопровод
4 КЗК-10-0119510 Трубопровод
5 КЗК-10-0119510-01 Трубопровод
6 КЗС0119090 Рычаг
7 КЗС0119090-01 Рычаг
8 УЭС0300639 Штуцер бачка
9 УЭС0302413 Шайба
10 54-00104 Корпус бачка главного цилиндрз тормоза
11 ГайкаМ20х1,5-6G-5915 Гайка М20х1,5-6G-5915
12 ШайбаС.8.01-11371 Шайба С.8.01-11371
13 Шплинт2х20-397 Шплинт 2х20-397
14 6-8b12х30-9650 Ось 6-8 b12х30-9650
15 024-028-25-2-2-18829/9833 Кольцо 024-028-25-2-2-18829/9833
16 РСМ10.04.14.150 Главный цилиндр
17 ЕДЦГ073.000-03 Главный цилиндр
18 Т22160 Цилиндр главный привода тормозов
19 3518090-51050-01 Регулятор давления
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
