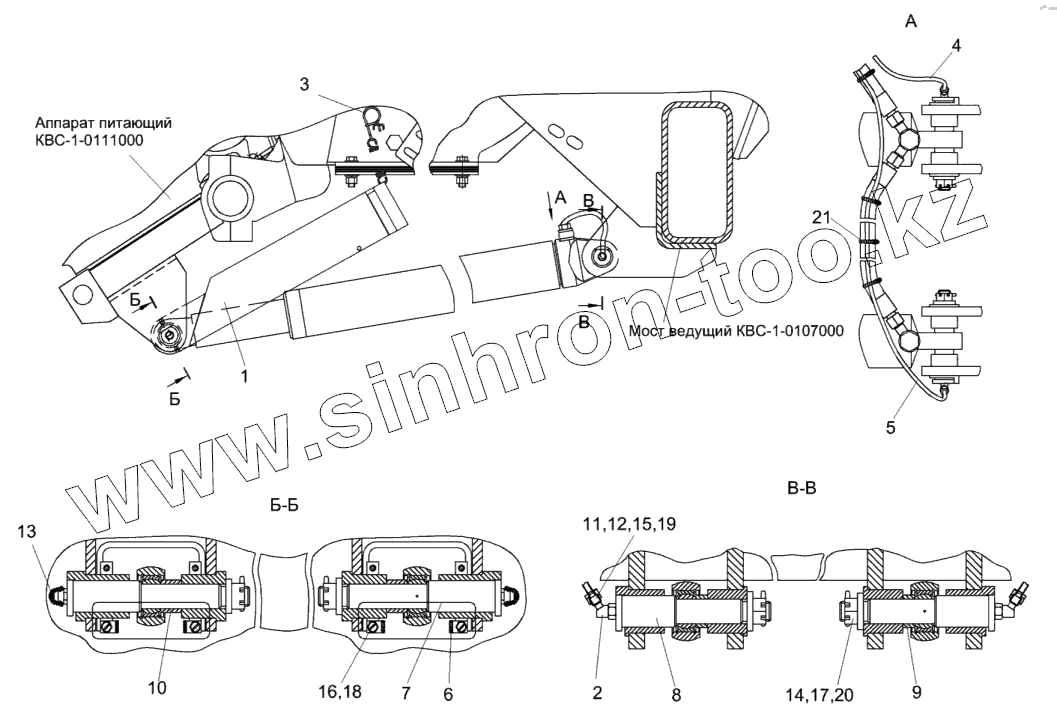

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5). Механизм вывешивания КВС-1-0105000А-01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
КВС-1-0111000
КВС-1-0107000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
КВС-1-0105000А-01 КВС-1-0105000А-01 Механизм вывешивания
КВС-1-0111000 КВС-1-0111000 Аппарат питающий
КВС-1-0107000 КВС-1-0107000 Мост ведущий
1 КВС-1-0105030 Упор
2 КВС-1-0115130А Угольник
3 УЭС1100550 Пружина
4 КВС-1-0105001 Трубка
5 КВС-1-0105001-01 Трубка
6 КВС-1-0105408 Скоба
7 КВС-1-0105615 Ось
8 КВС-1-0105616 Ось
9 КВС-1-0105811 Втулка
10 КВС-1-0105811-01 Втулка
11 КВС-1-0115619 Штуцер
12 КВС-1-0115624 Гайка
13 КЗР0200001А Колпачок
14 КСН0114402-02 Шайба
15 УЭС-7-0800619 Гайка
16 ВинтB.М6-6eх16-17473 Винт B.М6-6eх16-17473
17 ГайкаМ20х1,5-6G-5935 Гайка М20х1,5-6G-5935
18 Шайба6Т.65Г-6402 Шайба 6Т.65Г-6402
19 1.2.Ц6-19853 Масленка 1.2.Ц6-19853
20 Шплинт4х36-397 Шплинт 4х36-397
21 Лента Лента стяжная зубчатая
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
