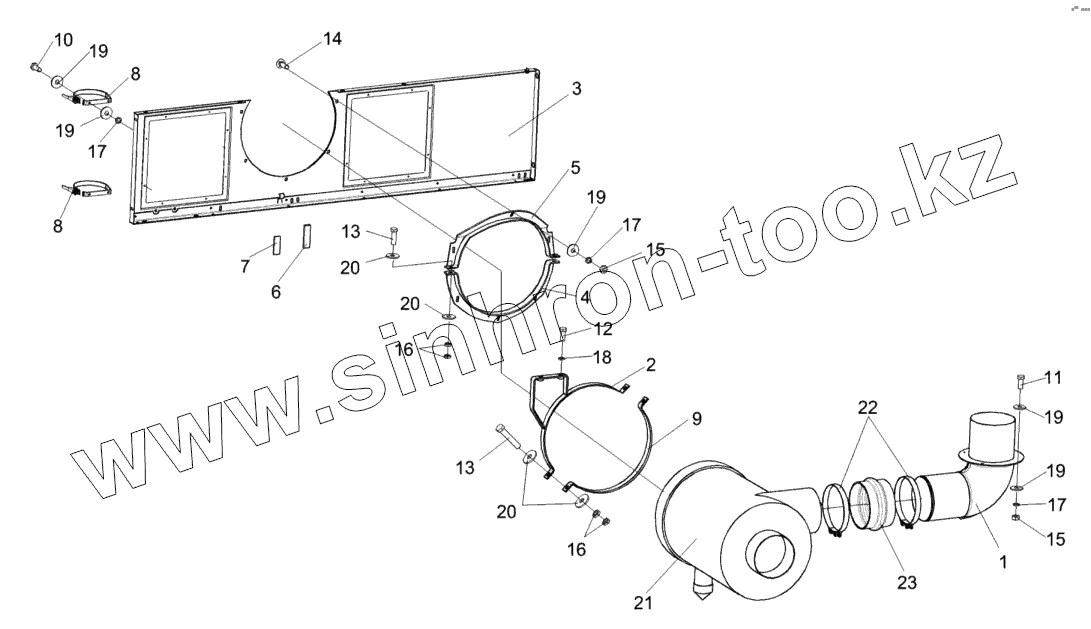

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5). Капот верхний КВС-2-0162000-02

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
8
9
10
11
12
13
13
14
15
15
16
16
17
17
17
18
19
19
19
19
19
20
20
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали
КВС-2-0162000-02 КВС-2-0162000-02 Капот верхний
1 КВС-2-0150080 Патрубок
2 КВС-1-0150030 Хомут
3 КВС-1-0162090-01 Панель
4 КВС-1-0162130 Хомут нижний
5 КВС-1-0162140 Хомут верхний
6 КВС-2-0162004 Уплотнение
7 КВС-2-0162004-01 Уплотнение
8 КЗР0200260 Хомут
9 КВС-1-0150418 Хомут
10 БолтМ8-6eх16-7796 Болт М8-6eх16-7796
11 БолтМ8-6eх20-7796 Болт М8-6eх20-7796
12 БолтМ10-6eх25-7796 Болт М10-6eх25-7796
13 БолтМ10-6eх55-7796 Болт М10-6eх55-7796
14 БолтМ8-6eх25-7802 Болт М8-6eх25-7802
15 ГайкаМ8-6G-5915 Гайка М8-6G-5915
16 ГайкаМ10-6G-2526 Гайка М10-6G-2526
17 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
18 Шайба10Т.65Г-6402 Шайба 10Т.65Г-6402
19 ШайбаС8.01-6958 Шайба С8.01-6958
20 ШайбаС10.01-6958 Шайба С10.01-6958
21 G180031 Воздухоочиститель
22 GBS220/30W1 Хомут GBS 220/30 W1
23 P11-2608 Патрубок
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
