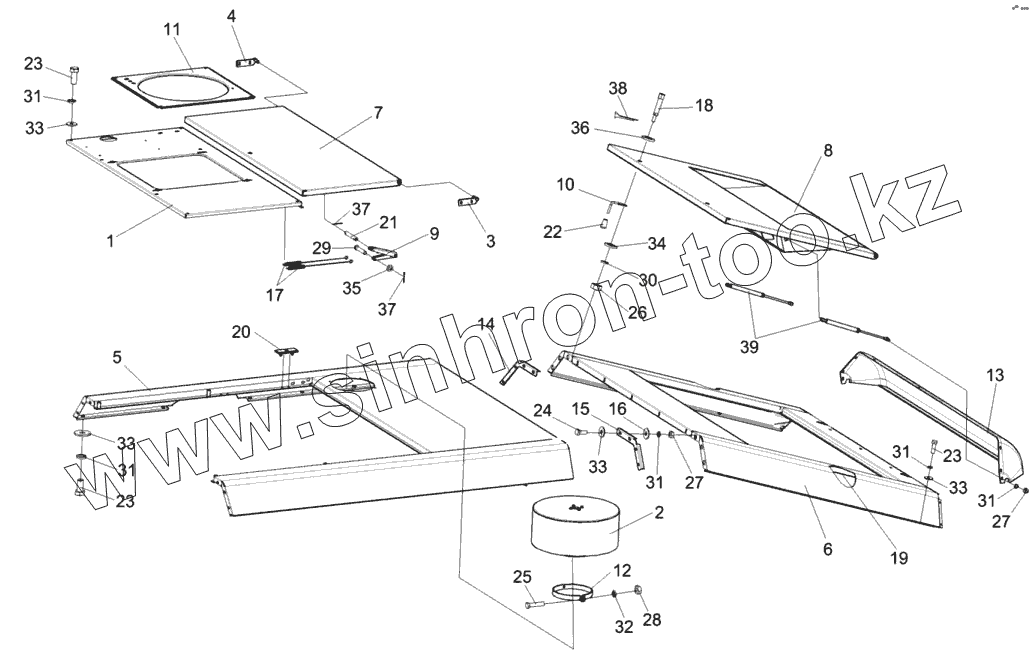

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5). Капот верхний КВС-2-0162000-02

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
23
24
25
26
27
27
28
29
30
31
31
31
31
31
32
33
33
33
33
34
35
36
37
37
38
39
Позиция на иллюстрации Заводской номер детали Название детали
КВС-2-0162000-02 КВС-2-0162000-02 Капот верхний
1 КВС-2-0162170А Панель
2 КВС-1-0153000А Воздухозаборник вращающийся
3 КВС-1-0160030 Кронштейн
4 КВС-1-0160030-01 Кронштейн
5 КВС-1-0162010-01 Каркас капота
6 КВС-1-0162020-01 Каркас капота
7 КВС-1-0162030 Крыша
8 КВС-1-0162050 Крыша
9 КВС-1-0162180 Тяга
10 КВС-1-0162200 Фиксатор
11 КВС-2-0162445А Крышка
12 КВС-1-0153403 Хомут
13 КВС-1-0162001А Облицовка
14 КВС-1-0162443 Жесткость
15 КВС-1-0162443-01 Жесткость
16 КВС-1-0162456 Шайба
17 КВС-1-0162602 Пружина
18 КВС-1-0162605 Винт
19 КВС-1-0156011 Уплотнитель 2107-6107018М
20 АМ84.00.002 Прокладка
21 КИС0144653 Ось
22 УЭС0300053 Ручка
23 БолтМ8-6eх16-7796 Болт М8-6eх16-7796
24 БолтМ8-6eх25-7796 Болт М8-6eх25-7796
25 БолтМ10-6eх45-7796 Болт М10-6eх45-7796
26 ГайкаМ6-6G-5915 Гайка М6-6G-5915
27 ГайкаМ8-6G-5915 Гайка М8-6G-5915
28 ГайкаМ10-6G-5915 Гайка М10-6G-5915
29 6-8b12х45-9650 Ось 6-8 b12х45-9650
30 Шайба6Т.65Г-6402 Шайба 6Т.65Г-6402
31 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
32 Шайба10Т.65Г-6402 Шайба 10Т.65Г-6402
33 ШайбаС8.01-6958 Шайба С8.01-6958
34 ШайбаС.6.01-11371 Шайба С.6.01-11371
35 ШайбаС.8.01-11371 Шайба С.8.01-11371
36 ШайбаС.10.01-11371 Шайба С.10.01-11371
37 Шплинт2х20-397 Шплинт 2х20-397
38 Шплинт3,2х20-397 Шплинт 3,2х20-397
39 11.6308010-40 Пружина газовая
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
