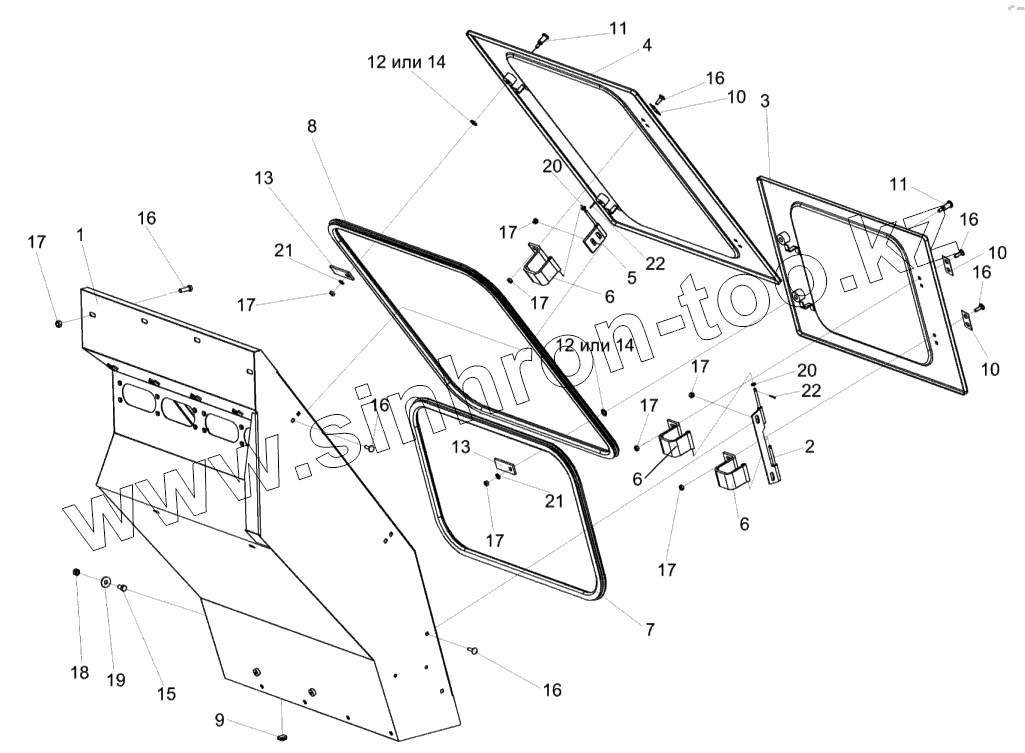

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5). Электрошкаф КВС-2-0702010А-01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
6
7
8
9
10
10
10
11
11
12
12
13
13
14
14
15
16
16
16
16
16
16
17
17
17
17
17
17
17
17
18
19
20
20
21
21
22
22
Позиция на иллюстрации Заводской номер детали Название детали
КВС-2-0702010А-01 КВС-2-0702010А-01 Электрошкаф
1 КВС-2-0702020Б-01 Корпус
2 КВС-2-0702120 Шарнир
3 КВС-2-0702130А Крышка нижняя
4 КВС-2-0702140А Крышка верхняя
5 СЭУ-3-1000530А Шарнир
6 СЭУ-3-1000540А Скоба
7 КВС-2-0702001 Уплотнение Т-8
8 КВС-2-0702002 Уплотнение Т-8
9 РСМ10.04.20.045 Заглушка
10 ПКК0135404А Планка
11 СЭУ-3-1000608Б Палец
12 УЭС1000001 Шайба
13 УЭС1000507 Фиксатор
14 КГС0202414 Шайба
15 БолтМ8-6eх16-7796 Болт М8-6eх16-7796
16 БолтМ6-6eх20-7802 Болт М6-6eх20-7802
17 ГайкаМ6-6G-5915 Гайка М6-6G-5915
18 ГайкаМ8-6G-5915 Гайка М8-6G-5915
19 ШайбаА8.01-6958 Шайба
20 ШайбаС.5.01-11371 Шайба С.5.01-11371
21 ШайбаС.6.01-11371 Шайба С.6.01-11371
22 Шплинт2х12-397 Шплинт 2х12-397
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
