Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5). Вальцы верхние КВС-2-0111100

Тип техники

Марка

Модель

Схема

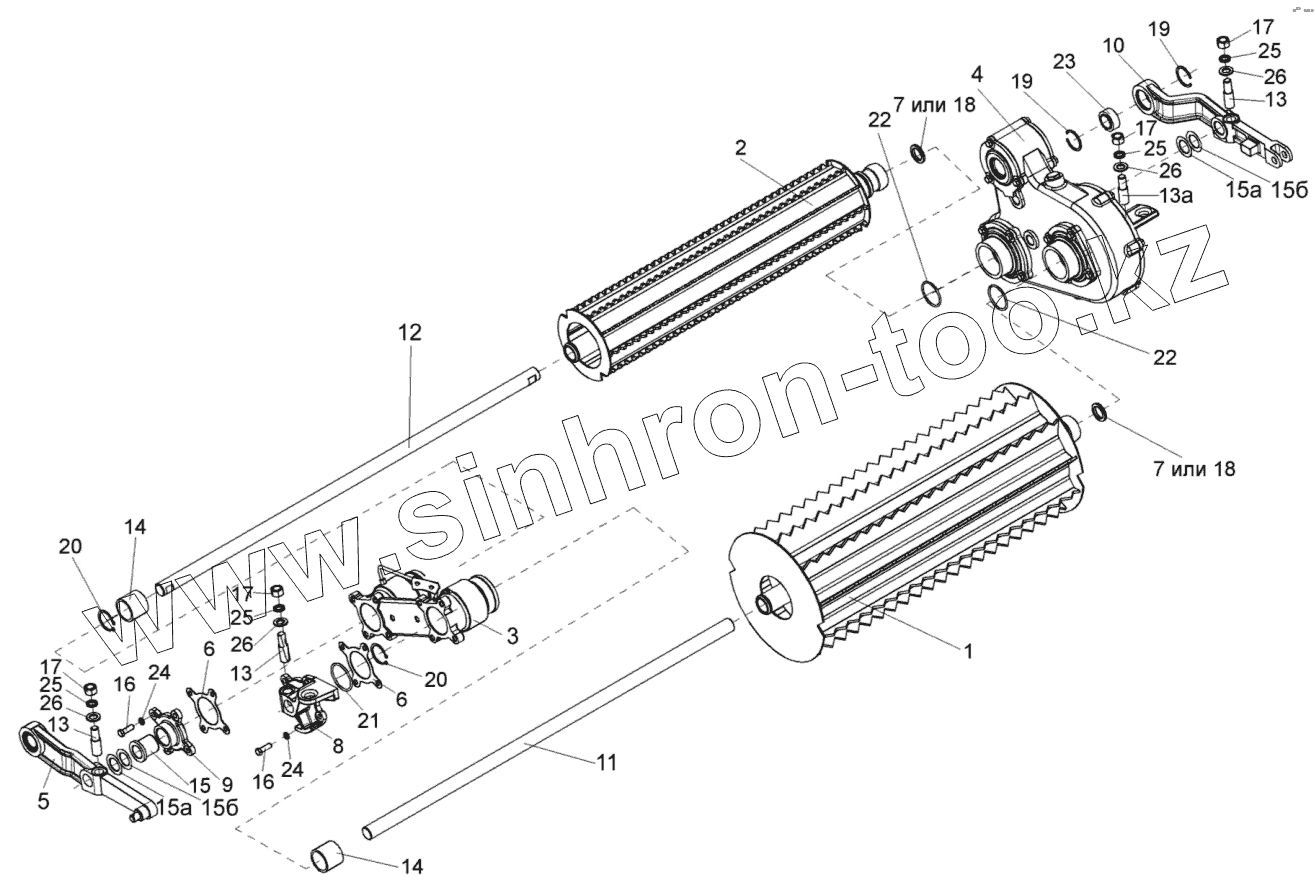

КВС-2-0111100

1

2

3

4

5

5

6

6

7

7

8

9

10

11

12

13

13

13

13

14

14

15

16

16

17

17

17

17

18

18

19

19

20

20

21

22

22

23

24

24

25

25

25

25

26

26

26

26

28

28

29

29

Позиция на иллюстрации	Заводской номер детали		Название детали
КВС-1-0111190	КВС-1-0111190		Крышка
КВС-2-0111100	КВС-2-0111100		Вальцы верхние
1	КВС-2-0111110		Валец верхний передний
2	КВС-2-0111120		Валец верхний задний
3	КВС-2-0111180		Корпус
4	КВС-2-0112000		Редуктор верхних вальцев
5	КВС-1-0111140		Рычаг
5	КВС-1-0111130		Рычаг
6	КВС-1-0111004		Прокладка
7	КВС-1-0111008		Лента
8	КВС-1-0111303		Крышка
9	КВС-1-0111206		Крышка
10	КВС-1-0111302А		Рычаг
11	КВС-1-0111602		Вал
12	КВС-1-0111602-01		Вал
13	КВС-1-0111627-01		Штифт
13	КВС-1-0111627		Штифт
14	КВС-1-0111807		Втулка
15	КВС-1-0112106		Втулка
16	БолтМ10-6ех30-7796		Болт М10-6ех30-7796
17	ГайкаМ16-6G-5915		Гайка М16-6G-5915
18	СП-40-29-5-6308		Кольцо СП-40-29-5-6308
19	В47-13941		Кольцо В47-13941
20	В45-13942		Кольцо
21	030-034-25-2-2-18829/9833		Кольцо 030-034-25-2-2-18829/9833
22	055-061-36-2-2-18829/9833		Кольцо 055-061-36-2-2-18829/9833
23	ШСП30-3635		Подшипник ШСП30-3635
24	Шайба10Т.65Г-6402		Шайба 10Т.65Г-6402
25	ГайкаМ16-6G-2526		Гайка М16-6G-2526
26	ШайбаС.16.01-11371		Шайба С.16.01-11371
28	АМ16.16.401		Шайба
29	КСН0118419		Шайба регулировочная

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
