Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5). Установка климатическая КВС-5-0121000А

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

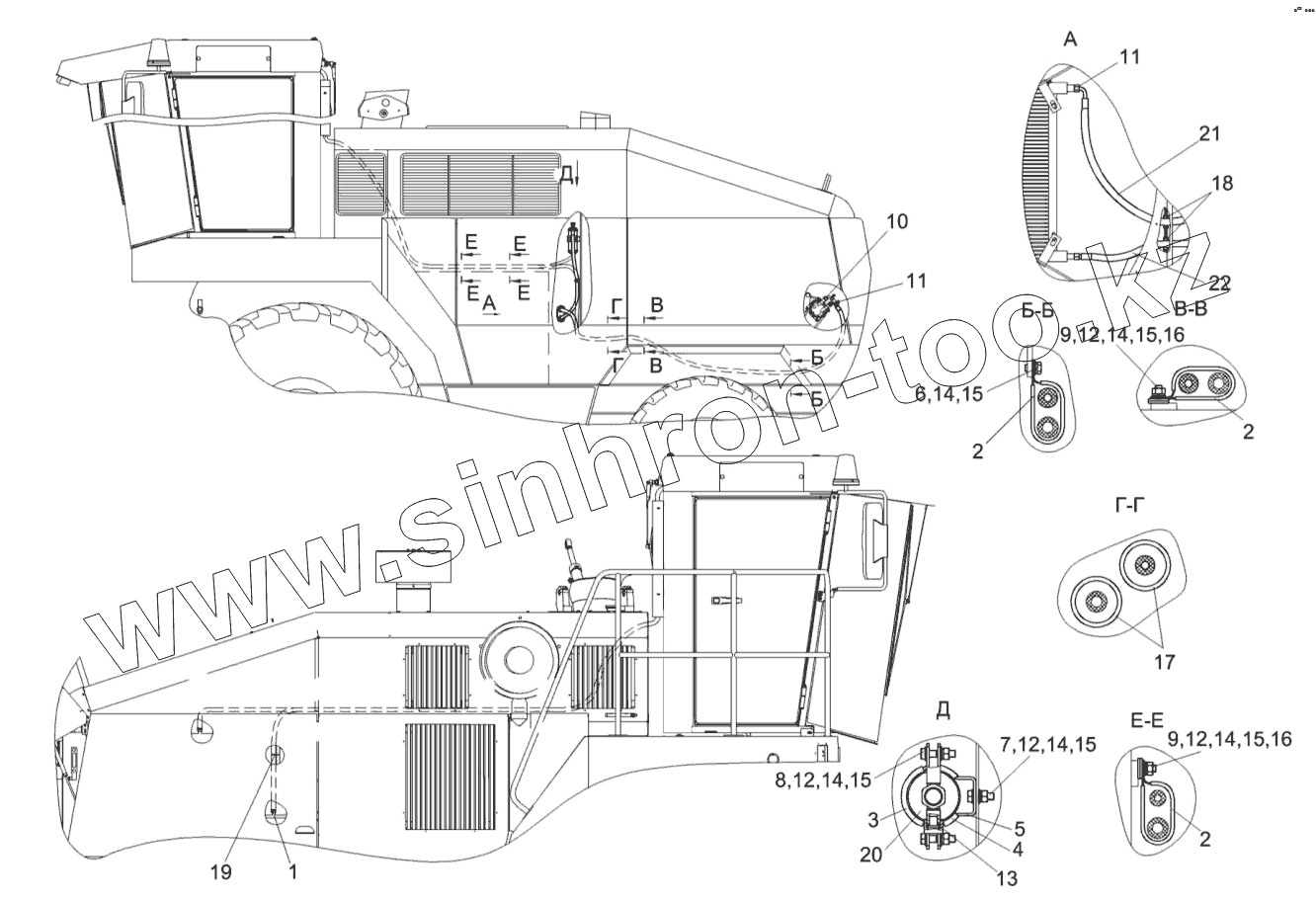

КВС-5-0121000А
1
2
2
2
3
4
5
6
7
8
9
9
10
11
11
12
12
12
12
13
14
14
14
14
14
15
15
15
15
15
16
16
17
18
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
КВС-5-0121000А КВС-5-0121000А Установка климатическая
1 А23.02.260 Хомут стяжной
2 УЭС-7-0203150А Скоба
3 УЭС-7-0203190 Хомут
4 УЭС-7-0203036 Уплотнитель
5 УЭС-7-0203505 Скоба
6 БолтМ8-6Gх16-7796 Болт М8-6Gх16-7796
7 БолтМ8-6Gх25-7796 Болт М8-6Gх25-7796
8 БолтМ8-6Gх35-7796 Болт М8-6Gх35-7796
9 БолтМ8-6Gх25-7802 Болт М8-6Gх25-7802
10 08-003503-00 Кольцо уплотнительное 7/8
11 08-003502-00 Кольцо уплотнительное 3/4
12 М8-6С-5915 Гайка
13 08-002562-00 Кольцо уплотнительное 9/16
14 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
15 ШайбаС.8.01-11371 Шайба С.8.01-11371
16 ШайбаС.12.01-11371 Шайба С.12.01-11371
17 500-1015079 Втулка
18 503-3408020 Втулка
19 Лента Лента стяжная зубчатая
20 04-003977-02 Ресивер
21 05-070071-03 Хладонопровод
22 05-070072-00 Хладонопровод
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
