Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5). Камера приемная КВС-1-0147000

Тип техники

Марка

Модель

Схема

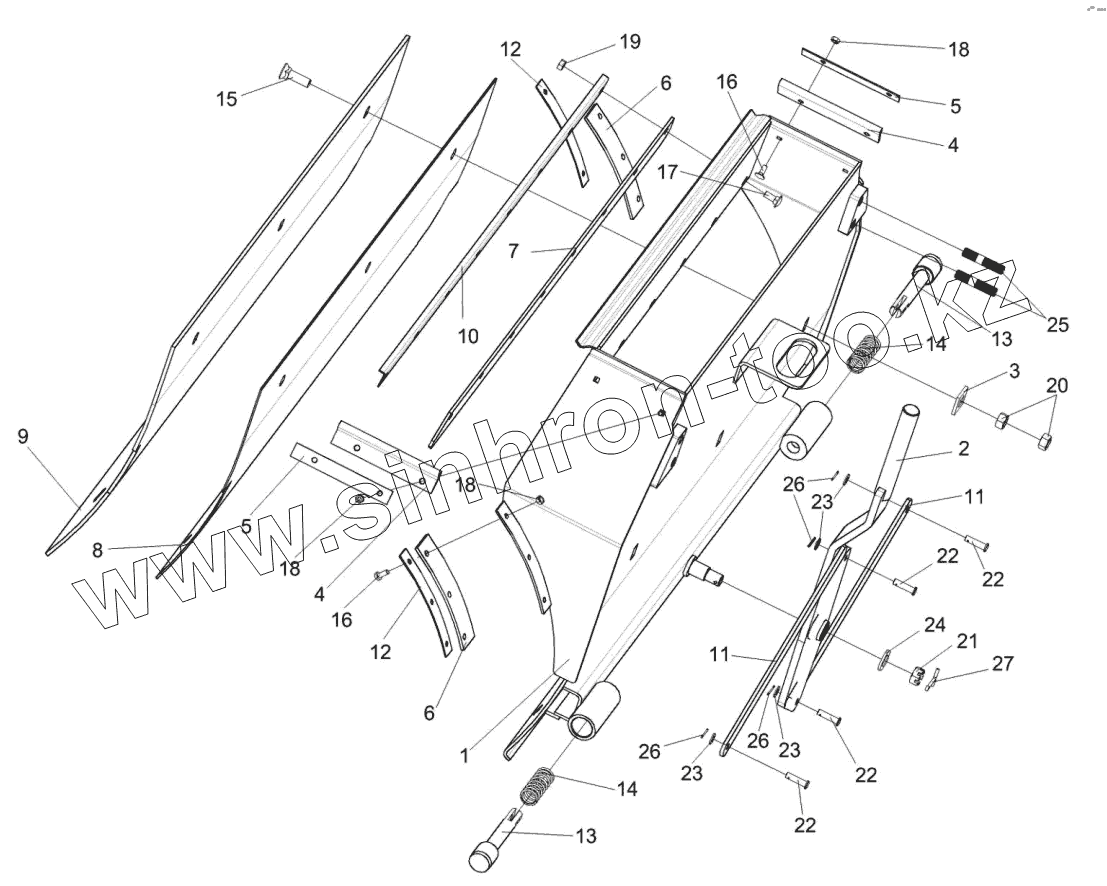

КВС-1-0147000

1

2

3

4

4

5

5

6

6

7

8

9

10

11

11

12

12

13

13

14

14

15

16

16

17

18

18

18

19

20

21

22

22

22

22

23

23

23

24

25

26

26

26

27

Позиция на иллюстрации	Заводской номер детали		Название детали
КВС-1-0147000	КВС-1-0147000		Камера приемная
1	КВС-1-0147010		Камера приемная
2	КВС-1-0147050А		Рукоятка
3	КВС-1-0115422		Шайба
4	КВС-1-0141003		Уплотнение
5	КВС-1-0141411		Накладка
6	КВС-1-0147001		Уплотнение
7	КВС-1-0147002		Уплотнение
8	КВС-1-0147003		Прокладка
9	КВС-1-0147404		Лист
10	КВС-1-0147406		Уголок
11	КВС-1-0147447		Тяга
12	КВС-1-0147448		Накладка
13	КВС-1-0147608		Фиксатор
14	КВС-1-0147615		Пружина
15	БолтМ12-6ех30-7786		Болт М12-6ех30-7786
16	БолтМ6-6ех16-7798		Болт М6-6ех16-7798
17	БолтМ8-6ех20-7802		Болт М8-6ех20-7802
18	ГайкаМ6-60-5915		Гайка М6-60-5915
19	ГайкаМ8-60-5915		Гайка М8-60-5915
20	ГайкаМ12-60-5915		Гайка М12-60-5915
21	ГайкаМ16х1,5-6G-5935		Гайка М16х1,5-6G-5935
22	Ось6-8b12х30-9650		Ось 6-8b12х30-9650
23	ШайбаС.8.01-11371		Шайба С.8.01-11371
24	ШайбаС.16.01-11371		Шайба С.16.01-11371
25	2М12-6ех40-22036		Шпилька 2 М12-6ех40-22036
26	Шплинт2х16-397		Шплинт 2х16-397
27	Шплинт4х32-397		Шплинт 4х32-397

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
