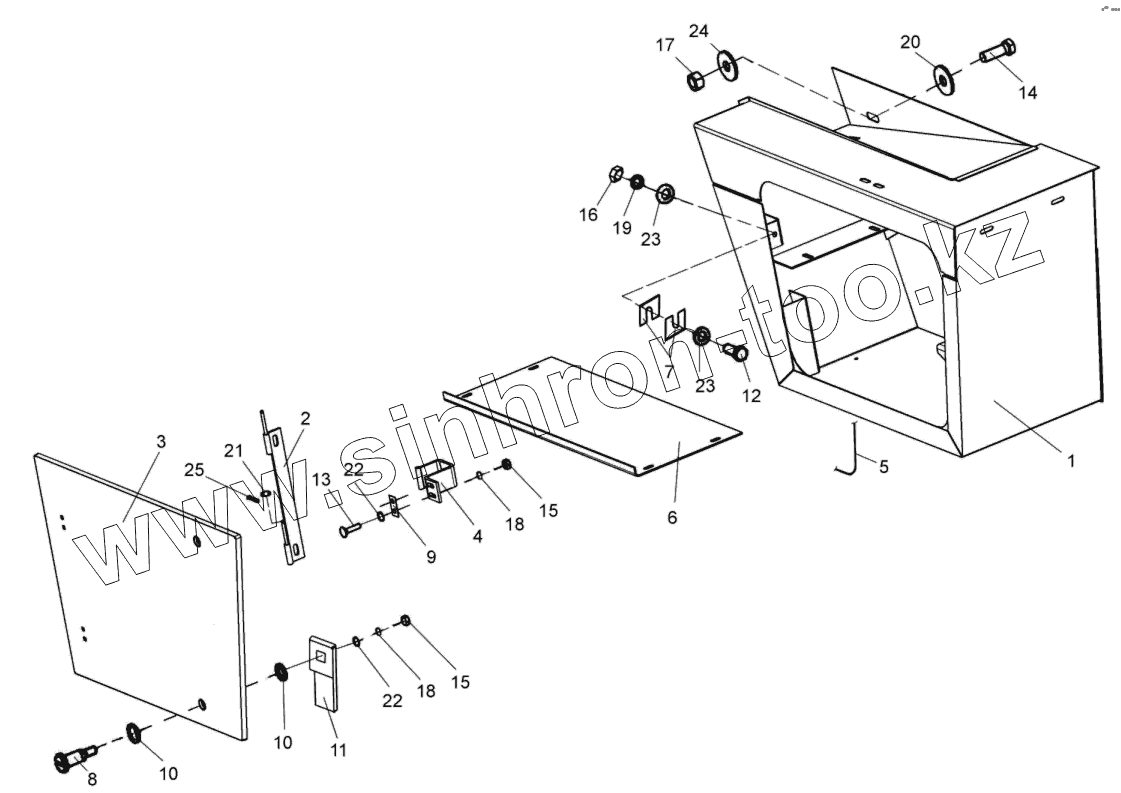

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2). Ящик инструментальный КВС-1-0172000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
КВС-1-0172090
КВС-1-0172000
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
15
16
17
18
18
19
20
21
22
22
23
23
24
25
Позиция на иллюстрации Заводской номер детали Название детали
КВС-1-0172090 КВС-1-0172090 Шарнир
КВС-1-0172000 КВС-1-0172000 Ящик инструментальный
1 КВС-1-0172010 Корпус
2 КВС-1-0172060 Опора
3 КВС-1-0172070 Дверь
4 СЭУ-3-1000540А Скоба
5 КВС-1-0172001 Уплотнитель
6 КВС-1-0172418 Полка
7 КВС-1-0172424 Прокладка
8 СЭУ-3-1000608Б Палец
9 ПКК0135404А Планка
10 УЭС1000001 Шайба
11 УЭС1000507 Фиксатор
12 БолтМ8-6gх20-7796 Болт М8-6gх20-7796
13 БолтМ12-6gх30-7796 Болт М12-6gх30-7796
14 БолтМ6-6gх25-7802 Болт М6-6gх25-7802
15 ГайкаМ6-6G-5915 Гайка М6-6G-5915
16 ГайкаМ8-6G-5915 Гайка М8-6G-5915
17 ГайкаМ12-6G-5915 Гайка М12-6G-5915
18 Шайба6Т.65Г-6402 Шайба 6Т.65Г-6402
19 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
20 Шайба12Т.65Г-6402 Шайба 12Т.65Г-6402
21 ШайбаС.5.01-11371 Шайба С.5.01-11371
22 ШайбаС.6х1,6.01-11371 Шайба С.6х1, 6.01-11371
23 ШайбаС.8.01-11371 Шайба С.8.01-11371
24 ШайбаС12.01-11371 Шайба С12.01-11371
25 Шплинт2х12-397 Шплинт 2х12-397
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
