Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2). Ящик гидроблока КВС-1-0173000

Тип техники

Марка

Модель

Схема

КВС-1-0172090

КВС-1-0173000

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

15

16

17

17

18

18

19

20

21

21

22

22

22

22

23

23

24

24

24

25

26

27

27

27

28

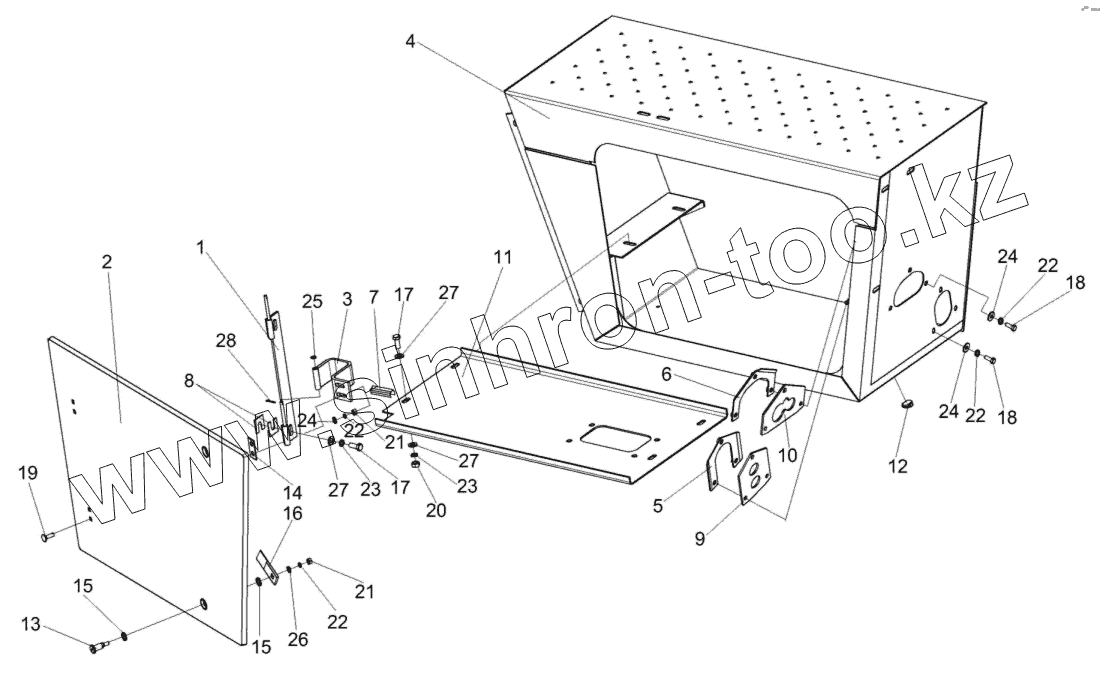

Позиция на иллюстрации	Заводской номер детали		Название детали
КВС-1-0172090	КВС-1-0172090		Шарнир
КВС-1-0173000	КВС-1-0173000		Ящик гидроблока
1	КВС-1-0172060		Опора
2	КВС-1-0172070		Дверь
3	СЭУ-3-1000540А		Скоба
4	КВС-1-0173010		Корпус
5	КВС-1-0173040		Накладка
6	КВС-1-0173050		Накладка
7	КВС-1-0172001		Уплотнитель
8	КВС-1-0172424		Прокладка
9	КВС-1-0173004		Уплотнение
10	КВС-1-0173005		Уплотнитель
11	КВС-1-0173403		Полка
12	РСМ-10.04.20.045		Заглушка
13	СЭУ-3-1000608Б		Палец
14	ПКК0135404А		Планка
15	УЭС1000001		Шайба
16	УЭС1000507		Фиксатор
17	БолтМ8-6gх20-7796		Болт М8-6gх20-7796
18	БолтМ6-6gх16-7798		Болт М6-6gх16-7798
19	БолтМ6-6gх20-7802		Болт М6-6gх20-7802
20	ГайкаМ8-6G-5915		Гайка М8-6G-5915
21	ГайкаМ6-6G-5915		Гайка М6-6G-5915
22	Шайба6Т.65Г-6402		Шайба 6Т.65Г-6402
23	Шайба8Т.65Г-6402		Шайба 8Т.65Г-6402
24	ШайбаА6.01-6958		Шайба
25	ШайбаС.5.01-11371		Шайба С.5.01-11371
26	ШайбаС.6.01-11371		Шайба С.6.01-11371
27	ШайбаС.8.01-11371		Шайба С.8.01-11371
28	Шплинт2х12-397		Шплинт 2х12-397

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
