Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2). Воздухозаборник КВС-5-0155000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

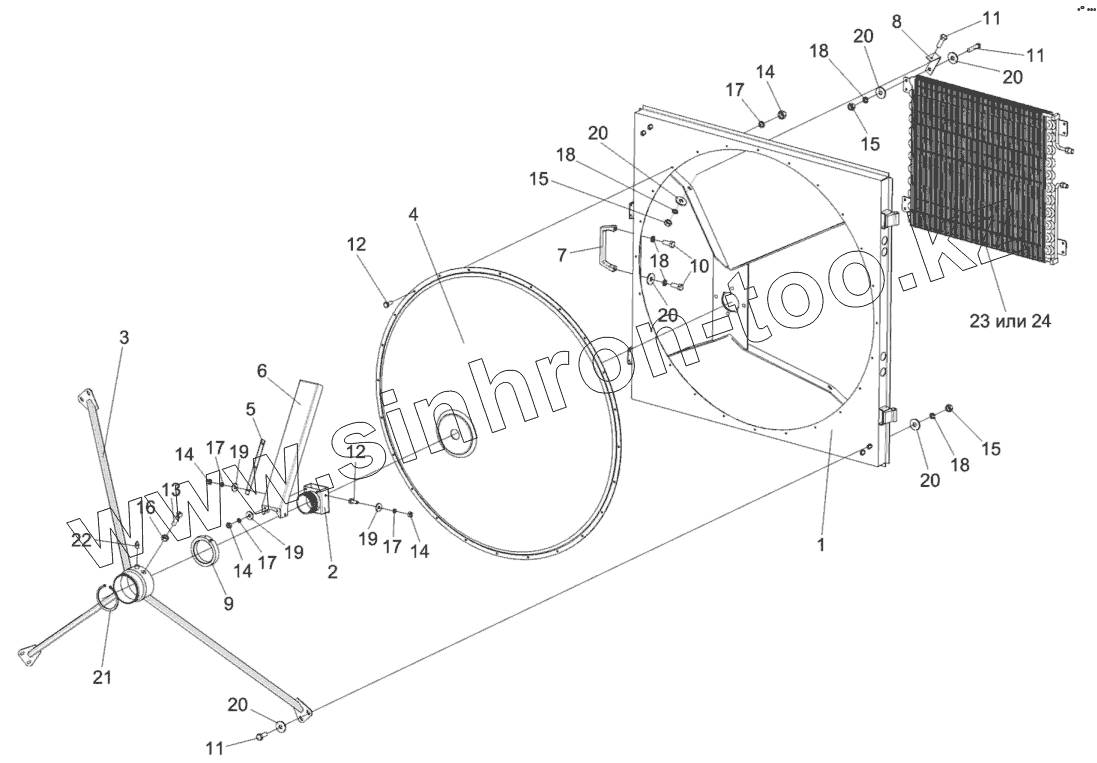

КВС-5-0155000
1
2
3
4
5
6
7
8
9
10
11
11
11
12
12
13
14
14
14
14
15
15
15
16
17
17
17
17
18
18
18
18
19
19
19
20
20
20
20
20
20
21
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали
КВС-5-0155000 КВС-5-0155000 Воздухозаборник
1 КВС-5-0155030 Корпус
2 КВС-5-0155040 Корпус
3 КВС-5-0155050 Опора
4 КВС-5-0155060 Сетка
5 КВС-5-0155150 Щетка
6 КВС-5-0155160 Пылесъемник
7 КВС-1-0155360 Ручка
8 КВС-5-0155415 Уголок
9 КВС-1-0155001 Корпус
10 БолтМ8-6gх20-7796 Болт М8-6gх20-7796
11 БолтМ8-6gх25-7796 Болт М8-6gх25-7796
12 БолтМ6-6gх16-7798 Болт М6-6gх16-7798
13 B.М5-6gх20-17473 Винт B.М5-6gх20-17473
14 ГайкаМ6-6G-5915 Гайка М6-6G-5915
15 ГайкаМ8-6G-5915 Гайка М8-6G-5915
16 ГайкаМ5-6G-5927 Гайка М5-6G-5927
17 Шайба6Т.65Г-6402 Шайба 6Т.65Г-6402
18 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
19 ШайбаA6.01-6958 Шайба A 6.01-6958
20 ШайбаA8.01-6958 Шайба A 8.01-6958
21 В100-13942 Кольцо В100-13942
22 1.2-19853 Масленка
23 B24-5BR-004 Радиатор-конденсатор
24 02-000503-00 Конденсатор
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
