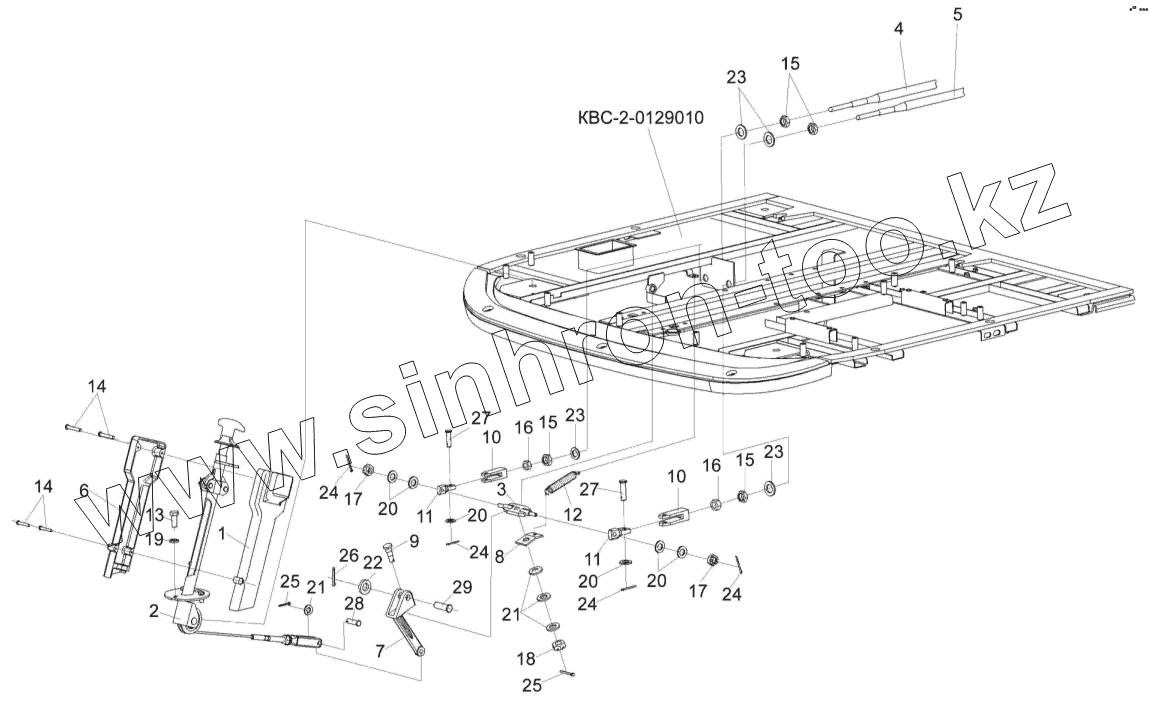

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2). Установка колонки привода УЭС 0300710

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
КВС-2-0129000А
КВС-2-0129010
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
14
15
15
15
16
16
17
17
18
19
20
20
20
20
21
21
22
23
23
23
24
24
24
24
25
25
26
27
27
28
29
Позиция на иллюстрации Заводской номер детали Название детали
КВС-2-0129000А КВС-2-0129000А Площадка управления
КВС-2-0129010 КВС-2-0129010 Площадка
1 УЭС0300270 Крышка
2 УЭС0300710 Колонка привода
3 РСМ-10.04.15.130 Качалка
4 113-075-03500 Трос дистанционного управления
5 113-075-04000 Трос дистанционного управления
6 УЭС0300087 Крышка
7 УЭС0300205 Рычаг
8 УЭС0300522 Пластина
9 УЭС0300626 Ось
10 УЭС0300686 Вилка
11 УЭС0302611 Сухарик
12 РСМ10.04.13.606Б Пружина
13 БолтМ8-6gх30-7796 Болт М8-6gх30-7796
14 В.М4-6gх25-17473 Винт В.М4-6gх25-17473
15 ГайкаМ18х1,5-6G-2526 Гайка М18х1,5-6G-2526
16 ГайкаМ8-6G-5915 Гайка М8-6G-5915
17 ГайкаМ8-6G-5919 Гайка М8-6G-5919
18 ГайкаМ10-6G-5919 Гайка М10-6G-5919
19 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
20 ШайбаС.8.01-11371 Шайба С.8.01-11371
21 ШайбаС.10.01-11371 Шайба С.10.01-11371
22 ШайбаС.14.01-11371 Шайба С.14.01-11371
23 ШайбаС.18.01-11371 Шайба С.18.01-11371
24 Шлинт2х20-397 Шплинт 2х20-397
25 Шплинт3,2х20-397 Шплинт 3,2х20-397
26 Шплинт4х25-397 Шплинт 4х25-397
27 6-8b12х30-9650 Ось 6-8 b12х30-9650
28 6-10b12х36-9650 Ось 6-10 b12х36-9650
29 6-14b12х45-9650 Ось 6-14 b12х45-9650
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
