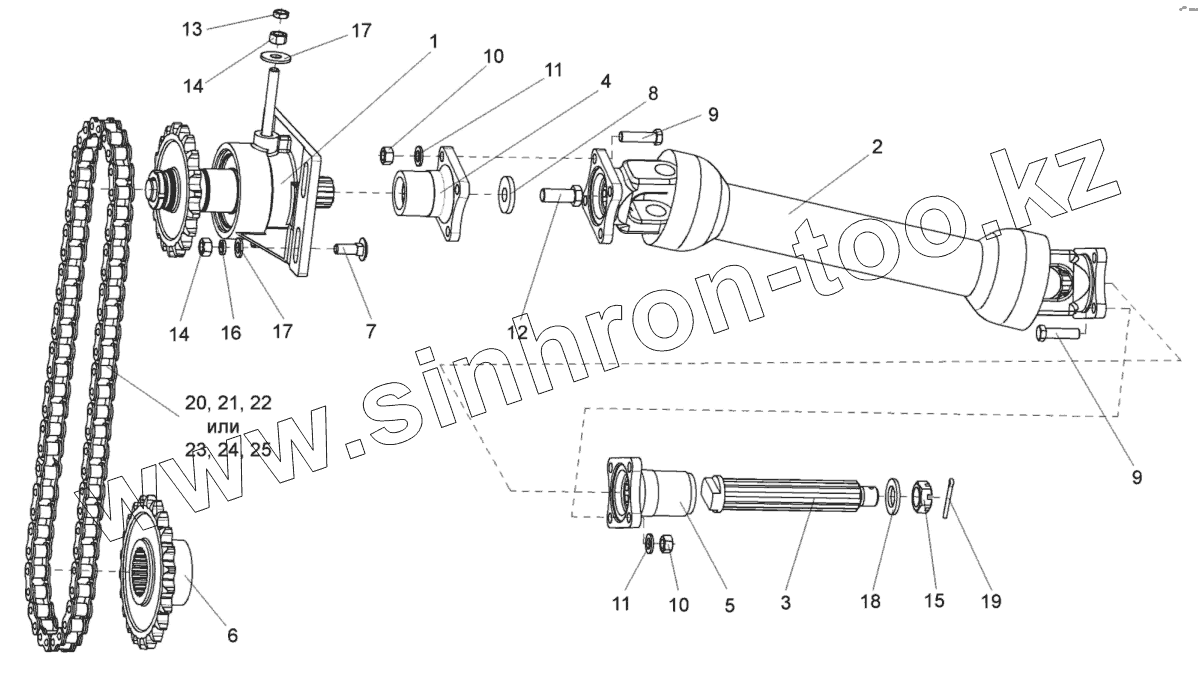

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2). Установка карданного вала КВС-1-0119000

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

9

10

10

11

11

12

13

14

14

15

16

17

17

18

19

20

21

22

23

24

25

Позиция на иллюстрации	Заводской номер детали		Название детали
1	КВС-1-0111170		Контрпривод
2	КВС-1-0119000		Вал карданный
3	КВС-1-0111621		Вал
4	КВС-1-0111622		Фланец
5	КВС-1-0111623		Фланец
6	КВС-1-0111624		Звездочка
7	КВС-1-0111629-01		Болт
8	ПКК0100426		Шайба
9	УЭС0100601		Болт
10	УЭС0100602		Гайка
11	УЭС0100607		Шайба
12	БолтМ16-LH-6gх40-7796		Болт М16-LH-6gх40-7796
13	ГайкаМ12-6G-2526		Гайка М12-6G-2526
14	ГайкаМ12-6G-5915		Гайка М12-6G-5915
15	ГайкаМ24х2-6G-5935		Гайка М24х2-6G-5935
16	Шайба12Т.65Г-6402		Шайба 12Т.65Г-6402
17	ШайбаА12.01-6958		Шайба А12.01-6958
18	ШайбаС.24.01-11371		Шайба С.24.01-11371
19	5х40-397		Шплинт 5х40-397
20	Цепь		Цепь
21	Звено		Звено к цепи
22	Звено		Звено к цепи
23	Цепь16B-1ISO 606		Цепь 16B-1 ISO 606
24	ЗвеноС-16B-1		Звено С-16B-1
25	ЗвеноП-16B-1		Звено П-16 B-1

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
