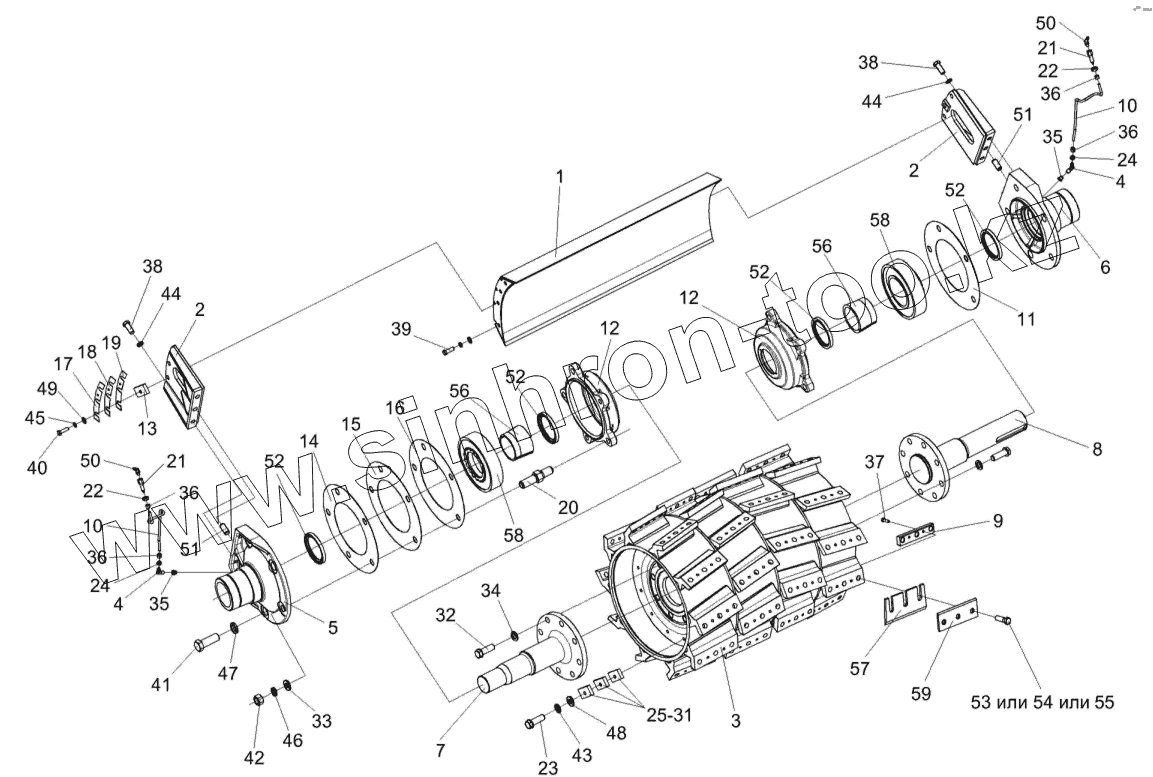

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2). Установка барабана КВС-2-0115430
/24.gif)
КВС-2-0115430
1
2
2
3
3
4
4
5
5
6
6
7
8
9
10
10
11
12
12
12
13
14
15
16
17
18
19
20
21
21
22
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
35
36
36
36
36
37
38
38
39
40
41
42
43
44
44
45
46
47
48
49
50
50
51
51
52
52
52
52
53
54
55
56
56
57
58
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0115430 | КВС-2-0115430 | Барабан | |
| 1 | КВС-2-0115040 | Крыша | |
| 2 | КВС-2-0115120 | Жесткость | |
| 3 | КВС-2-0115440 | Катушка | |
| 3 | КВС-2-0115450 | Катушка | |
| 4 | КВС-1-0115130А | Угольник | |
| 5 | КВС-2-0115290А | Крышка | |
| 5 | КВС-2-0115302А | Крышка | |
| 6 | КВС-2-0115290А-01 | Крышка | |
| 6 | КВС-2-0115302А-01 | Крышка | |
| 7 | КВС-2-0115628А | Цапфа | |
| 8 | КВС-2-0115628А-01 | Цапфа | |
| 9 | КВС-2-0115504 | Планка | |
| 10 | КВС-1-0115001-02 | Трубка | |
| 11 | КВС-1-0115003 | Прокладка | |
| 12 | КВС-1-0115201 | Корпус | |
| 12 | КВС-1-0115310 | Корпус | |
| 13 | КВС-1-0115446 | Пластина | |
| 14 | КВС-1-0115462 | Прокладка | |
| 15 | КВС-1-0115462-01 | Прокладка | |
| 16 | КВС-1-0115462-02 | Прокладка | |
| 17 | КВС-1-0115463 | Прокладка | |
| 18 | КВС-1-0115463-01 | Прокладка | |
| 19 | КВС-1-0115463-02 | Прокладка | |
| 20 | КВС-1-0115617 | Шпилька | |
| 21 | КВС-1-0115619 | Штуцер | |
| 22 | КВС-1-0115624 | Гайка | |
| 23 | КВС-1-0115642 | Болт | |
| 24 | КИС0140061 | Втулка | |
| 25 | КИС0150533А | Грузик балансировочный | |
| 26 | КИС0150533А-01 | Грузик балансировочный | |
| 27 | КИС0150533А-02 | Грузик балансировочный | |
| 28 | КИС0150533А-03 | Грузик балансировочный | |
| 29 | КИС0150533А-04 | Грузик балансировочный | |
| 30 | КИС0150533А-05 | Грузик балансировочный | |
| 31 | КИС0150533А-06 | Грузик балансировочный | |
| 32 | КЗР0103604 | Болт | |
| 33 | Шайба16.65Г-6402 | Шайба 16.65Г-6402 | |
| 34 | КСН0100636-01 | Шайба | |
| 35 | КУЖ0108010 | Клапан предохранительный | |
| 36 | УЭС-7-0800619 | Гайка | |
| 37 | БолтМ8-6gх25-7796 | Болт М8-6gх25-7796 | |
| 38 | БолтМ12-6gх35-7796 | Болт М12-6gх35-7796 | |
| 39 | БолтМ14-6gх40-7796 | Болт М14-6gх40-7796 | |
| 40 | БолтМ14-6gх45-7796 | Болт М14-6gх45-7796 | |
| 41 | БолтМ20-6gх55-7796 | Болт М20-6gх55-7796 | |
| 42 | ГайкаМ16-6G-5915 | Гайка М16-6G-5915 | |
| 43 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 | |
| 44 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 | |
| 45 | Шайба14Т.65Г-6402 | Шайба 14Т.65Г-6402 | |
| 46 | Шайба16.65Г-6402 | Шайба 16.65Г-6402 | |
| 47 | Шайба20.65Г-6402 | Шайба 20.65Г-6402 | |
| 48 | ШайбаС.10х3-11371 | Шайба С.10х3-11371 | |
| 49 | ШайбаС.14.01-11371 | Шайба С.14.01-11371 | |
| 50 | 2.2.45-19853 | Масленка 2.2.45-19853 | |
| 51 | Штифт16х25-3128 | Штифт 16х25-3128 | |
| 52 | 2.2-90х120-1-8752 | Манжета 2.2-90х120-1-8752 | |
| 53 | Болт00671650 | Болт 0067 16 50 | |
| 54 | Болт214213.0 | Болт 214 213.0 | |
| 55 | Болт215212.0 | Болт 215 212.0 | |
| 56 | Н320 | Закрепительная втулка Н 320 | |
| 57 | z81123 | Нож z81123 | |
| 58 | 22220ЕК | Подшипник 22220ЕК с закрепительной втулкой | |
| 59 | Z76801 | Прижим Z76801 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
