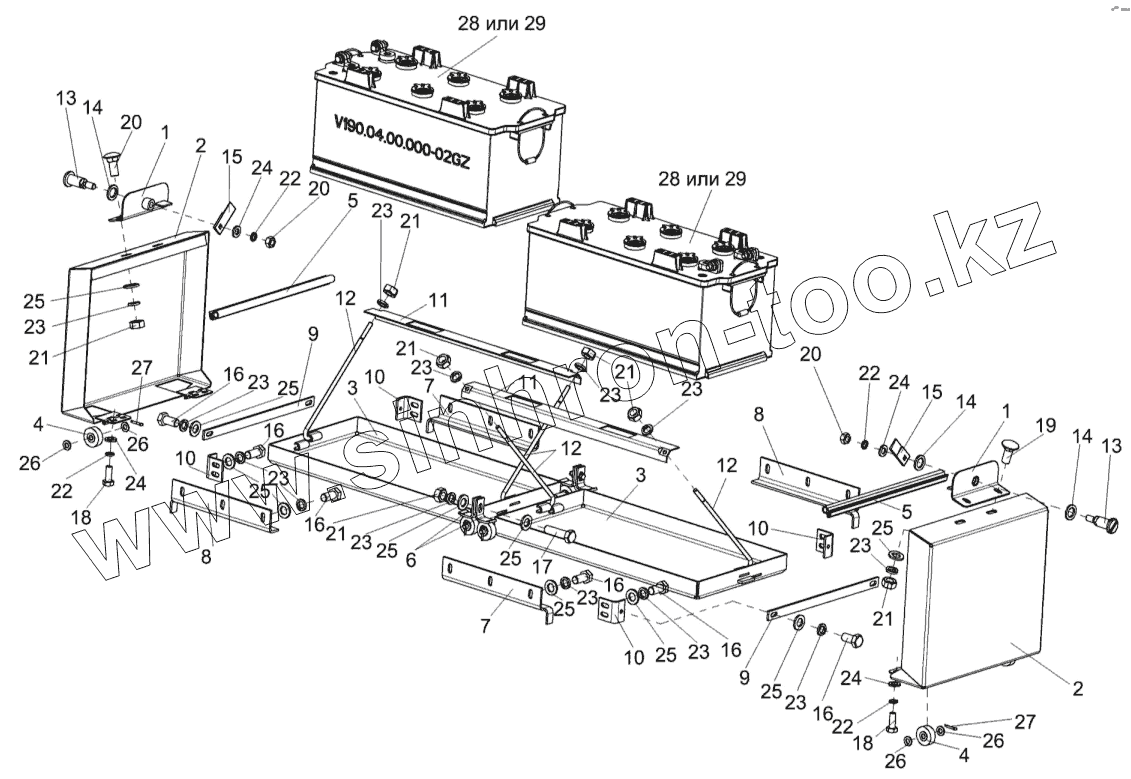

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2). Установка аккумуляторов КВС-1-0100020

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
КВС-1-0100020
1
1
2
2
3
3
4
4
5
5
6
7
7
8
8
9
9
10
10
10
10
11
11
12
12
12
13
13
14
14
14
15
15
16
16
16
16
16
16
17
18
18
19
20
20
20
21
21
21
21
21
21
22
22
22
22
23
23
23
23
23
23
23
23
23
23
23
23
24
24
24
24
25
25
25
25
25
25
25
25
25
26
26
26
26
27
27
28
28
29
29
Позиция на иллюстрации Заводской номер детали Название детали
КВС-1-0100020 КВС-1-0100020 Установка аккумуляторов
1 КВС-1-0100030 Ушко
2 КВС-1-0100040 Крышка
3 КВС-1-0100050 Платфлорма
4 КВС-1-0100017 Ролик
5 КВС-1-0100018 Уплотнитель 2107-6107018М
6 КВС-1-0100411 Упор
7 КВС-1-0100412 Направляющая
8 КВС-1-0100412-01 Направляющая
9 КВС-1-0100413 Планка
10 КВС-1-0100419 Уголок
11 КВС-1-0100477 Прижим
12 КВС-1-0100612 Стяжка
13 СЭУ-3-1000608Б Палец
14 УЭС1000001 Шайба
15 УЭС1000507 Фиксатор
16 БолтМ8-6gх16-7796 Болт М8-6gх16-7796
17 БолтМ8-6gх30-7796 Болт М8-6gх30-7796
18 БолтМ6-6gх16-7798 Болт М6-6gх16-7798
19 БолтМ8-6gх20-7802 Болт М8-6gх20-7802
20 ГайкаМ6-6G-5915 Гайка М6-6G-5915
21 ГайкаМ8-6G-5915 Гайка М8-6G-5915
22 Шайба6Т.65Г-6402 Шайба 6Т.65Г-6402
23 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
24 ШайбаС.6х1,6.01-11371 Шайба С.6х1, 6.01-11371
25 ШайбаС.8.01-11371 Шайба С.8.01-11371
26 ШайбаС.10.01-11371 Шайба С.10.01-11371
27 Шплинт3,2х20-397 Шплинт 3,2х20-397
28 6СТ-182ЭМ Батарея
29 6СТ-190-А Батарея 6СТ-190-А
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
