Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2). Ускоритель выброса КВС-1-0142000

Тип техники

Марка

Модель

Схема

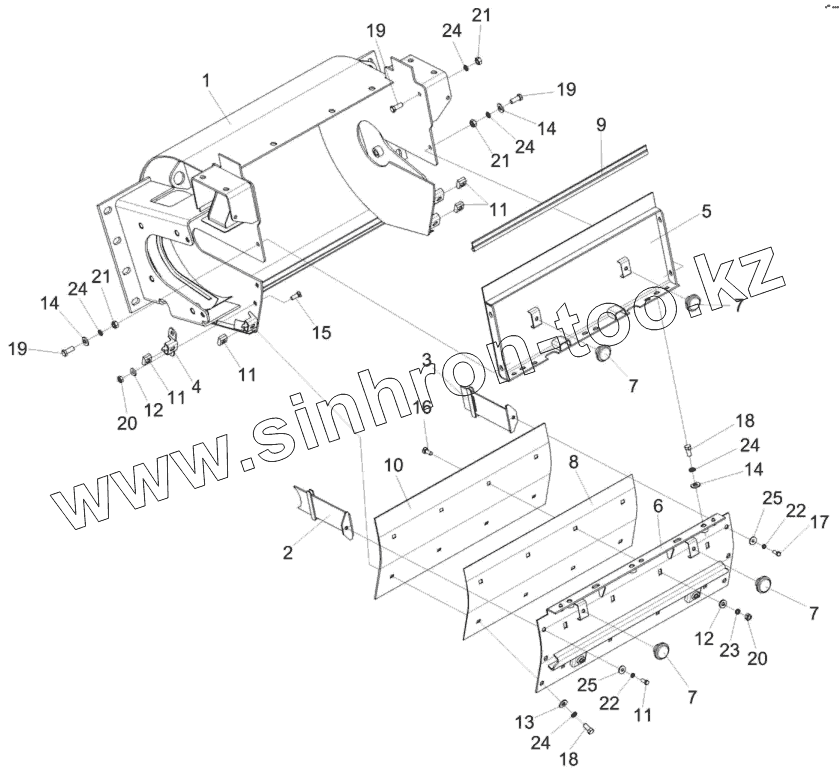

КВС-1-0142000

1

2

3

4

5

5

6

6

7

7

7

7

8

9

10

11

11

11

11

12

12

13

14

14

14

15

16

17

18

18

19

19

19

20

20

21

21

21

22

22

23

24

24

24

24

24

25

25

Позиция на иллюстрации	Заводской номер детали		Название детали
КВС-1-0142000	КВС-1-0142000		Ускоритель выброса
1	КВС-1-0142020		Корпус ускорителя
2	КВС-1-0142110		Шторка
3	КВС-1-0142110-01		Шторка
4	КВС-1-0142120-01		Упор
5	КВС-1-0142170А		Стенка задняя
5	КВС-1-0142180А		Стенка задняя
6	КВС-1-0142300		Поддон
6	КВС-1-0142310		Поддон
7	КЗР0101260		Ручка
8	КВС-1-0142003		Прокладка
9	КВС-1-0142009		Уплотнение
10	КВС-1-0142414		Лист
11	КВС-1-0142482		Гайка
12	КСН0100665		Шайба
13	ПКК0100449А		Шайба
14	ПКК0100449А-01		Шайба
15	БолтМ10-6gх25-7786		Болт М10-6gх25-7786
16	БолтМ10-6gх30-7786		Болт М10-6gх30-7786
17	БолтМ8-6gх20-7796		Болт М8-6gх20-7796
18	БолтМ12-6gх25-7796		Болт М12-6gх25-7796
19	БолтМ12-6gх30-7796		Болт М12-6gх30-7796
20	ГайкаМ10-6G-5915		Гайка М10-6G-5915
21	ГайкаМ12-6G-5915		Гайка М12-6G-5915
22	Шайба8Т.65Г-6402		Шайба 8Т.65Г-6402
23	Шайба10Т.65Г-6402		Шайба 10Т.65Г-6402
24	Шайба12Т.65Г-6402		Шайба 12Т.65Г-6402
25	ШайбаA8.01-6958		Шайба A 8.01-6958

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
