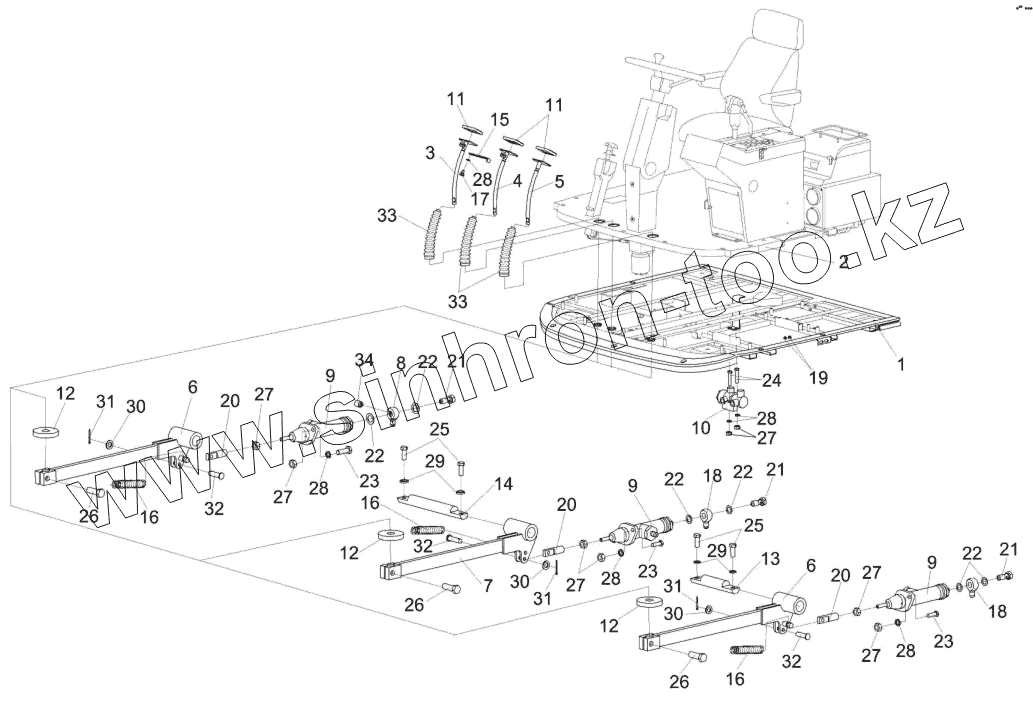

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2). Площадка управления КВС-2-0129000А

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
КВС-2-0129000А
1
2
3
4
5
6
6
7
8
9
9
9
10
11
11
12
12
12
13
14
15
16
16
16
17
18
18
19
20
20
20
21
21
21
22
22
22
22
22
23
23
23
24
25
25
26
26
26
27
27
27
27
27
27
28
28
28
28
28
29
29
30
30
30
31
31
31
32
32
32
33
33
34
Позиция на иллюстрации Заводской номер детали Название детали
КВС-2-0129000А КВС-2-0129000А Площадка управления
1 КВС-2-0129010 Площадка
2 КВС-2-0129210 Коврик
3 КВС-1-0129560 Рычаг
4 КВС-1-0129570 Рычаг
5 КВС-1-0129580 Рычаг
6 КЗС0119090 Рычаг
7 КЗС0119090-01 Рычаг
8 УЭС0302450 Угольник
9 РСМ10.04.14.150 Главный цилиндр
10 3518090-51050 Регулятор давления
11 КВС-1-0129042 Подушка
12 КЗС0119002 Шайба
13 КЗС0119605 Ось
14 КЗС0119606 Ось
15 УЭС0300526 Планка
16 УЭС0300609А Пружина
17 УЭС0300641 Винт
18 УЭС0302612 Угольник
19 УЭС0700013 Втулка
20 РСМ10.04.14.612 Вилка
21 54-60303 Болт
22 75Ш-00005 Прокладка
23 БолтМ8-6gх25-7796 Болт М8-6gх25-7796
24 БолтМ8-6gх50-7796 Болт М8-6gх50-7796
25 БолтМ10-6gх25-7796 Болт М10-6gх25-7796
26 БолтМ10-6gх30-7796 Болт М10-6gх30-7796
27 ГайкаМ8-6G-5915 Гайка М8-6G-5915
28 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
29 Шайба10.65Г-6402 Шайба 10.65Г-6402
30 ШайбаС.8.01-11371 Шайба С.8.01-11371
31 2х20-397 Шплинт
32 Ось6-8b12х30-9650 Ось 6-8b12х30-9650
33 V6-404 Чехол
34 ВК12Б-Э Выключатель света ''стоп'' гидравлический ВК12Б-Э
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
