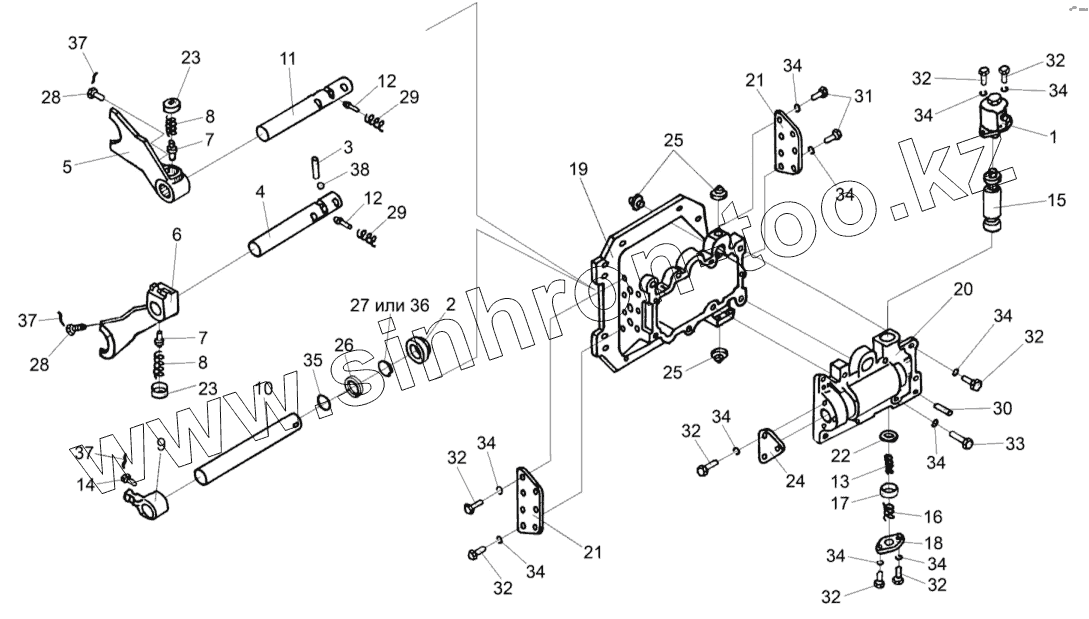

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2). Механизм переключения диапазонов 3518020-46160

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
3518020-46160
1
2
3
4
5
5
6
6
7
7
8
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
21
22
23
23
24
25
25
26
27
28
28
29
29
30
31
32
32
32
32
32
32
32
32
33
34
34
34
34
34
34
34
34
34
34
34
35
36
37
37
37
38
Позиция на иллюстрации Заводской номер детали Название детали
3518020-46160 3518020-46160 Механизм переключения диапазонов
1 3518020-46330 Гидроцилиндр блокировки диапазонов
2 3518020-46023 Гайка уплотнения штока
3 3518020-46024 Штифт установочный
4 3518020-46149-01 Шток верхний переключения диапазонов
5 3518020-43200 Вилка переключения нижняя
5 3518020-46154 Вилка переключения нижняя
6 3518020-43210 Вилка переключения верхняя
6 3518020-46155 Вилка переключения верхняя
7 3518020-46156 Штифт вилки переключения
8 3518020-46157 Пружина штифта вилки
9 3518020-46162 Рычаг вилок переключения
10 3518020-46167 Шток управления
11 3518020-46168-01 Шток нижний переключения диапазонов
12 3518020-46203 Фиксатор штока диапазонов
13 3518020-46221 Пружина внутренняя блокировки
14 3518020-46366 Болт штока
15 3518020-46509 Шток блокировки
16 3518050-46041 Пружина возвратная гидроцилиндра блокировки
17 3518020-48094 Втулка ограничительная
18 3518020-40208 Крышка корпуса блокировки
19 3518020-41058 Корпус механизма переключения диапазонов
20 3518020-41059 Корпус блокировки
21 3518020-44004-01 Крышка корпуса механизма переключения
22 3518020-44035 Шайба валика блокировки
23 3518020-44068 Гайка пружин вилок
24 3518020-44071 Крышка блокировки
25 КУЖ0110615 Пробка
26 УЭС0302413 Шайба
27 УЭС0107011-02 Кольцо
28 60671Б Болт штока
29 61166 Пружина
30 61327 Штифт
31 БолтМ8-6gх20-7796 Болт М8-6gх20-7796
32 БолтМ8-6gх25-7796 Болт М8-6gх25-7796
33 БолтМ8-6gх35-7796 Болт М8-6gх35-7796
34 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
35 022-028-36-2-2-18829/9833 Кольцо 022-028-36-2-2-18829/9833
36 СП-30-21-5-6308 Кольцо СП-30-21-5-6308
37 1,0-0-4-3282 Проволока 1, 0-0-4-3282
38 11-40-3722 Шарик 11-40-3722
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
